Перфорированные панельные воздухораспределители 1СКП, 1СКПР
(Арктос)


Воздухораспределители панельные 1СКП, 1СКПР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения вертикальными или горизонтальными потоками.
Воздухораспределители 1СКП, 1СКПР состоят из воздухораздающей перфорированной панели круглой формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1СКПР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители 1СКП, 1СКПР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL

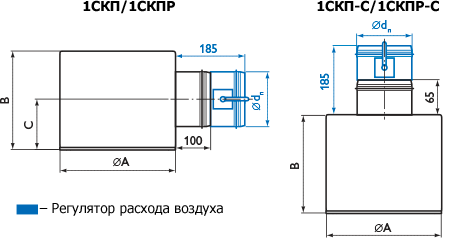

Характеристики панелей 1СКП, 1СКПР

Размер
Øa, мм
F0,
м
2
Ødn,
мм
а1,
мм
е,
мм
g,
мм
f,
мм
f1,
мм
h,
мм
h1,
мм
Вес*,
кг
1СКП / 1СКПР
315 0.078 124 312 200 102 100 190 2.8
450 0.159 159 447 250 127 100 190 4.8
595 0.278 199 592 280 142 100 190 8.1
1СКП-С / 1СКПР-С
315 0.078 124 312 200 88 190 2.9
450 0.159 159 447 200 88 190 4.7
595 0.278 199 592 200 88 190 7.4

* Вес изделия указан без учета регулятора расхода воздуха
Данные для подбора панелей 1СКП, 1СКПР при подаче воздуха в помещение

Размер* Øa, мм LA< 20дБ (А) LA=25дБ (А) LA=35дБ (А) LA=45дБ (А)
Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дальнобойность, м  при Vx, м/с Lo, м3 Рп, Па дальнобойность, м  при Vx, м/с
0.2 0.5 0.2 0.5 0.2 0.5 0.75 0.2 0.5 0.75
315 140 9 1.5 0.6 180 15 1.9 0.8 250 29 2.6 1.0 0.7 450 92 4.7 1.9 1.3
450 230 12 1.7 0.7 310 23 2.3 0.9 440 46 3.2 1.3 0.9 780 144 5.7 2.3 1.5
595 330 8 1.8 0.7 490 19 2.7 1.1 680 36 3.8 1.5 1.0 900 63 5.0 2.0 1.3

При настилании струи на потолок величину дальнобой-ности, указанной в табл., необходимо увеличить в 1,4 раза. В воздухораспределителях c регулятором расхода табличные значения ∆Рполн корректируются:
Значение коэффициента К
% открытия регулятора расхода 100% b=0° 70% b=45° 50% b=60°
K 1.1 2.0 5.0

.
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
