Панельные воздухораспределители сопловые 1ВПС, 1ВПСР
(Арктос)


Воздухораспределители панельные 1ВПC, 1ВПCР предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу воздуха с высокой дальнобойностью.

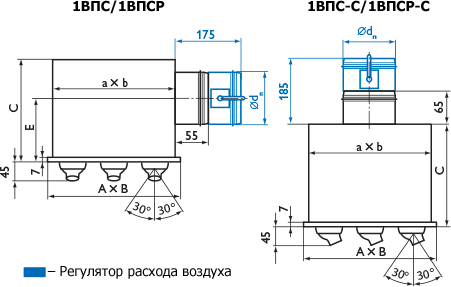

Воздухораспределители 1ВПС, 1ВПСР состоят из воздухораздающей панели квадратной формы, в которой установлены поворотные сопловые ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Сопловые ячейки можно поворачивать в диапазоне ±30° в любом направлении от оси. При повороте сопел параллельно в одну сторону на определенный угол от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители 1ВПС, 1ВПСР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".


Схема поворота сопловых ячеек,
при формировании различных видов приточных струй








Характеристики панельных воздухораспределителей 1ВПС, 1ВПСР

Размер
а x b, мм
F0, м2 Ødn,
мм
а1,
мм
b1,
мм
c,
мм
g,
мм
p,
мм
f,
мм
f1,
мм
h,
мм
h1,
мм
Вес, кг
1ВПС 1ВПСР
1ВПС / 1ВПСР
350 х 350 0,0056 199 313 333 390 230 75 177 5,9 6,8
450 x 450 0,0100 199 420 420 350 211 75 177 8,1 8,8
595 x 595 0,0223 314 570 570 430 249 75 177 13,1 13,9
1ВПС-С / 1ВПСР-С
350 х 350 0,0056 199 313 333 300 156 88 190 5,0 5,9
450 х 450 0,0100 199 420 420 200 210 88 190 6,3 7,0
595 x 595 0,0223 314 570 570 200 285 88 190 10,1 10,9
.


Данные для подбора панельных воздухораспределителей 1ВПС, 1ВПСР при подаче воздуха в помещение (1 – параллельно геометрической оси воздухораспределителя,
2 – в разные стороны под углом 30° к оси)
Размер аxb, мм Вид струи LWA= 20дБ (А) LWA=35дБ (А) LWA=45дБ (А) LWA=50дБ (А)
Lo, м3 Рп, Па дальнобойность, м  при Vx, м/с Lo, м3 Рп, Па дальнобойность, м  при Vx, м/с Lo, м3 Рп, Па дальнобойность, м  при Vx, м/с Lo, м3 Рп, Па дальнобойность, м  при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
350 х 350 1 125 24 14,0 5,6 3,7 205 64 23,0 9,1 6,1 335 170 37,0 15,0 10,0 440 293 49,0 20,0 13,0
2 5,6 2,2 1,5 9,1 3,7 2,4 15,0 6,0 4,0 20,0 7,8 5,2
450 х 450 1 175 15 15,0 5,9 3,9 285 39 24,0 10,0 6,4 460 101 39,0 15,0 10,0 600 172 50,0 20,0 13,0
2 5,9 2,3 1,6 10,0 3,8 2,5 15,0 6,2 4,1 20,0 8,0 5,4
595 х 595 1 320 10 18,0 7,1 4,8 540 28 30,0 12,0 8,0 960 77 50,0 20,0 13,0 1200 136 67,0 27,0 18,0
2 7,1 2,9 1,9 12,0 4,8 3,2 20,0 8,0 5,4 27,0 11,0 7,1

При настилании струи на потолок величину дально-бойности, указанной в табл., необходимо увеличить в 1,4 раза. В воздухораспределителях c регулятором расхода таблич. значения ∆Рполн корректируются:
Значение коэффициента К
% открытия регулятора расхода 100%  β=0° 70%  β=45° 50%  β=60°
K 1,1 1,7 3,5
.

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.


Последнее обновление 11.02.10 г.
Оборудование постоянно совершенствуется, поэтому возможны изменения
в спецификациях тех или иных моделей без предварительного уведомления.
