Турбулизирующие воздухораспределители 1ВПТ, 1ВПТР
(Арктос)


Воздухораспределители панельные 1ВПТ, 1ВПТР предназначены для подачи воздуха системами вентиляции и кондиционирования закрученными струями в верхнюю зону, а также непосредственно в обслуживаемую зону помещений общественного и производственного назначения.
Преимуществом воздухораспределителей 1ВПТ, 1ВПТР является возможность обеспечить интенсивное перемешивание приточного воздуха с окружающим, которое происходит на сравнительно коротком участке и сопровождается резким падением скоростей и выравниванием температуры в воздушном потоке.
Воздухораспределители 1ВПТ, 1ВПТР состоят из воздухораздающей панели прямоугольной формы, в которой установлены поворотные турбулизирующие ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальная настройка угла поворота каждой ячейки предоставляет широкие возможности в выборе вариантов распределения воздуха и видов формируемых воздушных струй без изменения уровня шума, объёма подаваемого воздуха и без изменения потери давления. Наиболее интересными из возможных видов струй, формируемых воздухораспределителями, являются настилающаяся, закрученная и комбинированная струи.
Настилающаяся струя, формируемая 1ВПТ, 1ВПТР, дальнобойна и может быть реализована различными способами. Поворотом ячеек струя может быть направлена в одну, две, три или четыре стороны. Таким образом, 1ВПТ/1ВПТР может применяться и как центральный, и как угловой, и как односторонний воздухораспределитель, что позволяет реализовать требуемую систему воздухораспределения одним видом изделий, не внося во внешнее оформление помещения беспорядочного многообразия.
Закрученная струя позволяет раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков.
Комбинированной струёй один воздухораспределитель 1ВПТ, 1ВПТР обеспечивает требования по объёму воздуха всего помещения (настилающийся поток) и, в тоже время, может подавать часть воздуха в локальную рабочую зону (центральный вертикальный поток). Долевое отношение воздуха в вертикальной и настилающейся струе может варьироваться по желанию пользователя.
Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПТР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители 1ВПТ, 1ВПТР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ воз- можна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".



Схемы поворота ячеек турбулизирующих панелей,
при формировании различных видов приточных струй




1ВПТ / 1ВПТР

1ВПТ-C / 1ВПТР-C

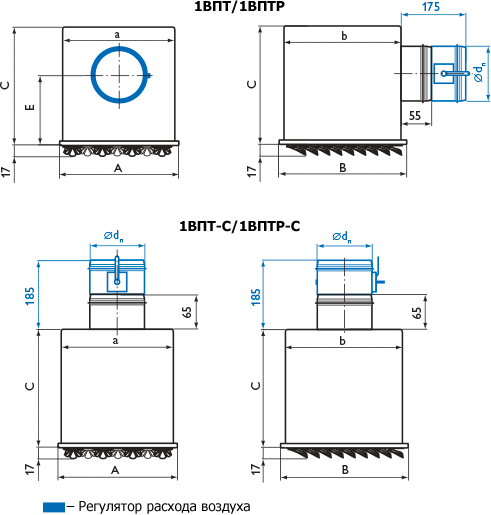

Характеристики панелей 1ВПТ, 1ВПТР

Размер,
а x b, мм
F0, м2 Ødn, мм а1, мм b1, мм е, мм g, мм f,
мм
f1, мм h, мм h1, мм Вес*, кг
1ВПТ / 1ВПТР
300 x 300 0.027 124 270 270 270 150 73 177 4.2
450 x 450 0.079 159 420 420 350 213 73 177 8.7
595 x 595 0.147 199 570 570 390 233 73 177 13.8
900 x 900 0.375 314 870 870 650 430 73 177 33.2
460 x 210 0.033 99 430 180 300 193 73 177 5.0
540 x 210 0.039 124 510 180 325 205 73 177 6.1
540 x 270 0.051 159 510 240 360 223 73 177 7.8
900 x 595 0.236 249 870 570 650 465 73 177 25.8
1195 x 595 0.323 314 1170 570 650 430 73 177 32.6
1ВПТ-С / 1ВПТР-С
300 x 300 0.027 124 270 270 200 88 190 3.6
450 x 450 0.079 159 420 420 200 88 190 6.8
595 x 595 0.147 199 570 570 200 88 190 10.6
900 x 900 0.375 314 870 870 300 88 190 23.5
460 x 210 0.033 99 430 180 200 88 190 4.0
540 x 210 0.039 124 510 180 200 88 190 4.6
540 x 270 0.051 159 510 240 200 88 190 5.8
* Вес изделия указан без учета регулятора расхода воздуха
Данные для подбора панелей 1ВПТ при подаче воздуха в помещение настилающимися веерными струями*
(1 – четырехсторонними, 2 – трехсторонними, 3 – двухсторонними, 4 – односторонними)

Размер
  а х b, мм
Вид струи LA= 25дБ (А) LA=35дБ (А) LA=45дБ (А) LA=60дБ (А)
Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с
0.2 0.5 0.2 0.5 0.5 0.75 0.5 0.75
300 x 300 1 130 32 1.0 0.4 160 49 1.2 0.5 220 92 0.7 0.5 410 320 1.2 0.8
2 1.3 0.5 1.6 0.6 0.9 0.6 1.7 1.1
3 1.6 0.7 2.0 0.8 1.1 0.7 2.1 1.4
4 2.2 0.9 2.7 1.1 1.5 1.0 2.8 1.8
450 x 450 1 280 24 1.3 0.5 390 46 1.7 0.7 550 92 1.0 0.7 940 268 1.7 1.1
2 1.7 0.7 2.3 0.9 1.3 0.9 2.2 1.5
3 2.1 0.8 2.9 1.2 1.6 1.1 2.8 1.9
4 2.8 1.1 3.8 1.5 2.2 1.5 3.7 2.5
595 x 595 1 450 18 1.5 0.6 650 37 2.1 0.8 900 71 1.3 0.8 1660 242 2.2 1.4
2 2.0 0.8 2.8 1.1 1.6 1.0 2.9 1.9
3 2.4 1.0 3.5 1.4 2.0 1.3 3.6 2.4
4 3.3 1.3 4.7 1.9 2.6 1.7 4.8 3.2
900 x 900 1 1030 17 2.1 0.8 1400 31 2.9 1.1 2000 62 1.6 1.1 3440 185 2.8 1.9
2 2.8 1.1 3.8 1.5 2.2 1.5 3.7 2.5
3 3.5 1.4 4.8 1.9 2.7 1.8 4.7 3.1
4 4.7 1.9 6.4 2.5 3.6 2.4 6.2 4.2
460 x 210 1 140 31 1.0 0.4 180 51 1.2 0.5 250 98 0.7 0.5 350 192 1.0 0.6
2 1.3 0.5 1.7 0.7 0.9 0.6 1.3 0.9
3 1.6 0.6 2.1 0.8 1.2 0.8 1.6 1.1
4 2.2 0.9 2.8 1.1 1.5 1.0 2.2 1.4
540 x 210 1 150 25 0.9 0.4 210 48 1.3 0.5 300 98 0.8 0.5 520 296 1.3 0.9
2 1.3 0.5 1.8 0.7 1.0 0.7 1.7 1.2
3 1.6 0.6 2.2 0.9 1.3 0.8 2.2 1.5
4 2.1 0.8 2.9 1.2 1.7 1.1 2.9 1.9
540 x 270 1 180 20 1.0 0.4 270 45 1.5 0.6 390 94 0.9 0.6 620 236 1.4 0.9
2 1.3 0.5 2.0 0.8 1.1 0.8 1.8 1.2
3 1.6 0.7 2.5 1.0 1.4 1.0 2.3 1.5
4 2.2 0.9 3.3 1.3 1.9 1.3 3.0 2.0
900 x 595 1 750 21 1.9 0.8 900 31 2.3 0.9 1410 75 1.5 1.0 2270 195 2.3 1.6
2 2.6 1.0 3.1 1.2 1.9 1.3 3.1 2.1
3 3.2 1.3 3.9 1.5 2.4 1.6 3.9 2.6
4 4.3 1.7 5.1 2.1 3.2 2.2 5.2 3.5
1195 x 595 1 900 18 2.0 0.8 1250 35 2.7 1.1 1760 69 1.5 1.0 3200 229 2.8 1.9
2 2.6 1.1 3.7 1.5 2.1 1.4 3.8 2.5
3 3.3 1.3 4.6 1.8 2.6 1.7 4.7 3.1
4 4.4 1.8 6.1 2.4 3.4 2.3 6.3 4.2

* При подаче воздуха свободными струями (в условиях от-сутствия настилания) величину дальнобойности, указан-ную в таблице, необходимо умножить на коэффициент 0,7. В воздухораспределителях c регулятором расхода табличные значения ∆Рполн корректируются:
Значение коэффициента К
% открытия регулятора расхода 100%  β=0° 70%  β=45° 50%  β=60°
K 1.6 5.0 17.0
Данные для подбора панелей 1ВПТ при подаче воздуха в помещение коническими (5), закрученными (6), комбинированными (7-1 – конический, 7-2 – веерный настилающийся) струями*

Размер
  а х b, мм
Вид струи LA= 25дБ (А) LA=35дБ (А) LA=45дБ (А) LA=60дБ (А)
Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с Lo, м3 Рп, Па дально-бойность, м  при Vx, м/с
0.2 0.5 0.2 0.5 0.5 0.75 0.5 0.75
300 x 300 5 130 32 2.2 0.9 160 49 2.7 1.1 220 92 1.5 1.0 410 320 2.8 1.8
6 0.4 0.5 0.6 0.4
7-1 0.9 1.1 0.4 0.6 0.4 1.1 0.7
7-2 0.7 0.8 0.4 0.8 0.6
450 x 450 5 280 24 2.8 1.1 390 46 3.8 1.5 550 92 2.2 1.5 940 268 3.7 2.5
6 0.6 0.8 0.4 0.7 0.5
7-1 1.1 0.4 1.5 0.6 0.9 0.6 1.5 1.1
7-2 0.8 1.2 0.5 0.7 0.4 1.1 0.7
595 x 595 5 450 18 3.3 1.3 650 37 4.7 1.9 900 71 2.6 1.7 1660 242 4.8 3.2
6 0.7 0.9 0.4 0.5 1.0 0.6
7-1 1.3 0.5 1.9 0.8 1.0 0.7 1.9 1.3
7-2 1.0 0.4 1.4 0.6 0.8 0.5 1.4 1.0
900 x 900 5 1030 17 4.7 1.9 1400 31 6.4 2.5 2000 62 3.6 2.4 3440 185 6.2 4.2
6 0.9 1.3 0.5 0.7 0.5 1.2 0.8
7-1 1.9 0.7 2.5 1.0 1.5 1.0 2.5 1.7
7-2 1.4 0.6 1.9 0.8 1.1 0.7 1.9 1.2
460 x 210 5 140 31 2.2 0.9 180 51 2.8 1.1 250 98 1.5 1.0 350 192 2.2 1.4
6 0.4 0.6 0.4 0.3
7-1 0.9 1.1 0.4 0.6 0.4 0.9 0.6
7-2 0.6 0.8   0.5 0.6 0.4
540 x 210 5 150 25 2.1 0.8 210 48 2.9 1.2 300 98 1.7 1.1 520 296 2.9 1.9
6 0.4 0.6 0.6 0.4
7-1 0.8 1.2 0.5 0.7 0.4 1.2 0.8
7-2 0.6 0.9 0.4 0.5 0.9 0.6
540 x 270 5 180 20 2.2 0.9 270 45 3.3 1.3 390 94 1.9 1.3 620 236 3.0 2.0
6 0.4 0.7 0.4 0.6 0.4
7-1 0.9 0.4 1.3 0.5 0.8 0.5 1.2 0.8
7-2 0.7 1.0 0.4 0.6 0.4 0.9 0.6
900 x 595 5 750 21 4.3 1.7 900 31 5.1 2.1 1410 75 3.2 2.2 2270 195 5.2 3.5
6 0.9 1.0 0.6 1.0 0.7
7-1 1.7 0.7 2.1 0.8 1.3 0.9 2.1 1.4
7-2 1.3 0.5 1.5 0.6 1.0 0.6 1.6 1.0
1195 x 595 5 900 18 4.4 1.8 1250 35 6.1 2.4 1760 69 3.4 2.3 3200 229 6.3 4.2
6 0.9 1.2 0.5 0.7 0.5 1.3 0.8
7-1 1.8 0.7 2.4 1.0 1.4 0.9 2.5 1.7
7-2 1.3 0.5 1.8 0.7 1.0 0.7 1.9 1.3

* При подаче воздуха свободными струями (в условиях от-сутствия настилания) величину дальнобойности, указан-ную в таблице, необходимо умножить на коэффициент 0,7. В воздухораспределителях c регулятором расхода табличные значения ∆Рполн корректируются:
Значение коэффициента К
% открытия регулятора расхода 100%  β=0° 70%  β=45° 50%  β=60°
K 1.6 5.0 17.0
.
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
