Управляющие модули для прямоточных систем с водяным нагревателем
(Air Control)
 В стандартной комплектации выпускаются управляющие модули для систем с водяным нагревателем и мощностью двигателя приточного вентилятора до 6,6 кВт для двигателя с внешним ротором, до 35 кВт для асинхронного двигателя с короткозамкнутым ротором. Работа двигателей с внешним ротором контролируется по величине номинального тока потребления и состоянию термоконтактов обмоток двигателя, для асинхронных двигателей с короткозамкнутым ротором - по величине потребляемого тока и по обрыву ремня. При мощности двигателя приточного вентилятора свыше 5,5 кВт его включение осуществляется по схеме «звезда–треугольник». В стандартном модуле предусмотрены клеммы для аварийного отключения по сигналам системы пожаротушения. Кроме этого, предусмотрено подключение циркуляционного насоса и термостата защиты теплообменника от замерзания по температуре приточного воздуха.
|
|
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA – привод воздушной заслонки;
VA – привод регулирующего вентиля;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
DSK – дифференциальный датчик давления;
TTF– термостат защиты по воздуху.
|
| Технические характеристики |
|
| Управляющий модуль* |
Двигатель вентилятора |
Вводное напряжение, В/ф. |
Макс. рабочий ток вентустановки, А |
Размеры модуля,
ВxШxГ, мм |
| Макс. мощность, кВт |
Напряжение, В/ф. |
| Двигатель
с внешним ротором |
| ACM1-C2V0 |
0,34 |
220/1 |
220/1 |
2 |
600x400x200 |
| ACM1-C2V1 |
0,55 |
3,2 |
| ACM1-C2V2 |
0,87 |
5 |
| ACM1-C2V3 |
1,4 |
8 |
| ACM1-C2V4 |
2,2 |
13 |
| ACM1-C2W0 |
0,88 |
380/3 |
380/3 |
2 |
600x400x200 |
| ACM1-C2W1 |
1,5 |
3,2 |
| ACM1-C2W2 |
2,4 |
5 |
| ACM1-C2W3 |
4 |
8 |
| ACM1-C2W4 |
6,6 |
13 |
| Двигатель
с короткозамкнутым ротором |
| ACM1-C2F0 |
0,88 |
380/3 |
380/3 |
2 |
600x400x200 |
| ACM1-C2F1 |
1,5 |
3,2 |
| ACM1-C2F2 |
2,4 |
5 |
| ACM1-C2F3 |
4 |
8 |
| ACM1-C2F4 |
6,6 |
13 |
| ACM1-C2F5 |
8,3 |
16 |
| ACM1-C2F6 |
10 |
20 |
| ACM1-C2F7 |
17 |
32 |
| ACM1-C2F8 |
28 |
50 |
| ACM1-C2F9 |
35 |
64 |
| |
| * Другие конфигурации модулей изготавливаются
в соответствии с бланком заказа. |
|
|
|
* Опция (при конфигурации 10000-С)
Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.

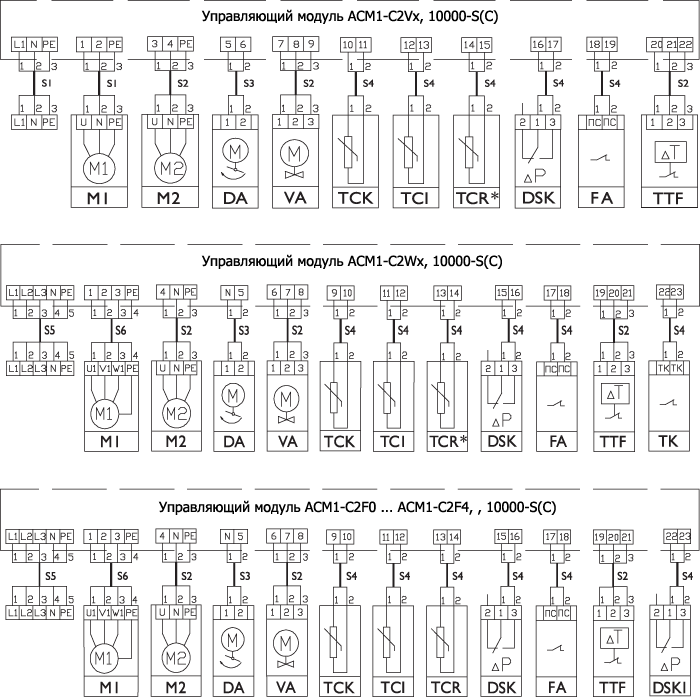

М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA – привод воздушной заслонки;
VA – привод регулирующего вентиля;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCR – датчик температуры в помещении;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация;
TTF – термостат защиты по воздуху.
|
|
* Опция (при конфигурации 10000-С)
Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.

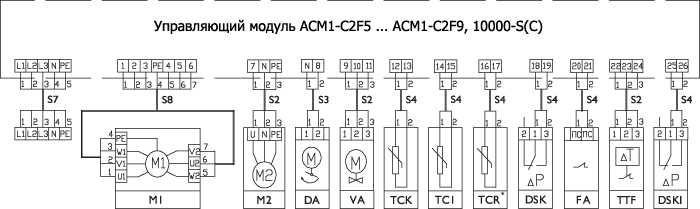

М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA – привод воздушной заслонки;
VA – привод регулирующего вентиля;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCR – датчик температуры в помещении;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация;
TTF – термостат защиты по воздуху.
|
| Обозначение кабеля |
Кол-во жил/сечение |
Макс. мощность двигателя
вентилятора, кВт |
| S1 |
3х2,5 |
|
| S2 |
3х1,5 |
| S3 |
2х1,5 |
| S4 |
2х0,75 |
| S5 |
5х2,5 |
| S6 |
4х2,5 |
| S7 |
5х2,5 |
8,3 |
| 5х4 |
10 |
| 5х6 |
17 |
| 5х16 |
28 |
| 5х25 |
35 |
| S8 |
7х2,5 |
8,3 |
| 7х4 |
10 |
| 7х6 |
17 |
| 7х16 |
28 |
| 7х25 |
35 |
.
|
|
Последнее обновление 14.07.09
Оборудование постоянно совершенствуется, поэтому возможны изменения
в спецификациях тех или иных моделей без предварительного уведомления.
|
