Управляющие модули для приточно-вытяжных систем с комбинированным нагревом и охлаждением
(Air Control)

    Стандартные управляющие модули разработаны для управления приточно-вытяжными системами с комбинированным режимом нагрева/рекуперации/охлаждения на свободно конфигурируемых контроллерах серии «Corrigo». Выпускаются различные модификации модулей, отличающиеся способом управления используемого электродвигателя приточного и вытяжного вентиляторов и типом вентиляционных агрегатов. Приведенные ниже варианты модулей являются типовыми, возможно изготовление управляющих модулей с другими параметрами вентиляторов и агрегатов с функциями увлажнения, осушения и поддержания постоянного расхода.



Технические характеристики
Управляющий модуль* Двигатель вентилятора  Вводное напряжение, В/ф. Макс. рабочий ток вентустановки, А Размеры модуля, ВxШxГ, мм
Макс. мощность, кВт  Напряжение, В/ф.
ACM1-С7F0+F0 0,88 220/1 220/1 2 600x400x200
ACM1-С7F1+F1 1,5 3,2
ACM1-С7F2+F2 2,4 5
ACM1-С7F3+F3 4 8
ACM1-С7F4+F4 6,6 13

*  Другие конфигурации модулей изготавливаются в соответствии с бланком заказа.

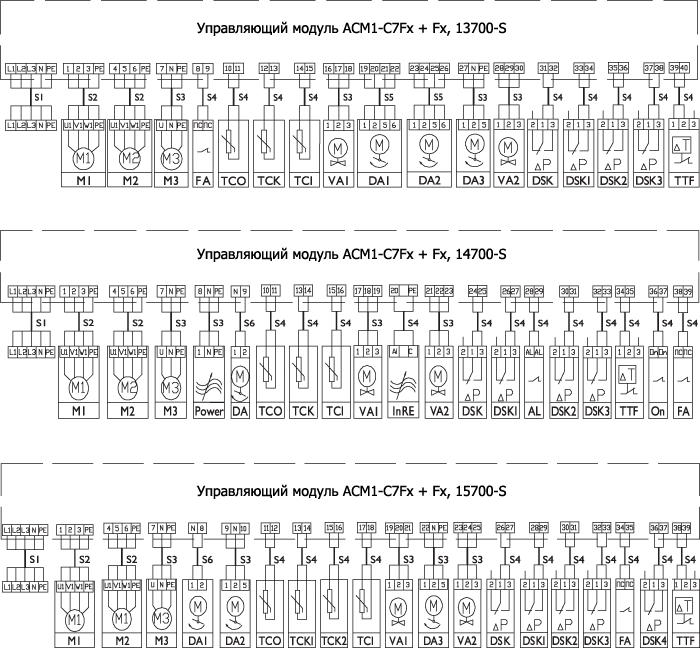

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.

М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель вытяжного вентилятора;
М3 – электродвигатель циркуляционного насоса;
DA1 – привод входной воздушной заслонки;
DA2 – привод выходной воздушной заслонки;
DA3 – привод заслонки камеры смешивания;
DA4 – привод воздушной заслонки байпаса;
TCО – датчик наружной температуры;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
VA1 – привод рег. вентиля нагревателя;
VA2 – привод рег. вентиля охладителя;
DSK– дифференциальный датчик давления приточного вентилятора;
DSK1 – дифференциальный датчик давления вытяжного вентилятора;
DSK2 – дифференциальный датчик давления фильтра на притоке;
DSK3 – дифференциальный датчик давления фильтра на вытяжке;
DSK4 – дифференциальный датчик давления пластинчатого рекуператора;
FA – пожарная сигнализация;
Power – питание двигателя роторного регенератора;
InRE – управление роторного регенератора;
On – включение/выключение роторного регенератора;
AL – авария роторного регенератора;
TTF– термостат защиты по воздуху.



Обозначение кабеля Кол-во жил/сечение
S1 2х2,5
S2 4х2,5
S3 3х1,5
S4 2х0,75
S5 4х1,5
S6 2х1,5
.


Последнее обновление 15.07.09
Оборудование постоянно совершенствуется, поэтому возможны изменения
в спецификациях тех или иных моделей без предварительного уведомления.
