Диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

(Арктос)

Чертеж | Характеристики | Данные для подбора

   Четырехсторонние потолочные диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

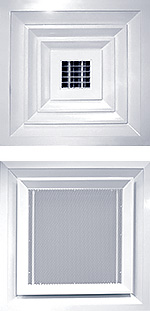

   Диффузоры 4АПН-П/4АПН-С представляют собой корпус квадратной формы с центральной частью в виде съемного блока из направляющих пластин с перфорированной центральной частью у 4АПН-П и сотовой вставкой у 4АПН-С, который при необходимости легко демонтируется.
   Диффузоры формируют комбинированный приточный поток: симметричную настилающуюся веерную струю через щель между корпусом и внутренним диффузором и вертикальную коническую струю через перфорированную или сотовую часть, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне.
   Диффузоры 4АПР-П, 4АПР-С дополнительно оснащены встроенным в корпус регулятором расхода воздуха. У 4АПР-С регулятор устанавливается только на сотовую часть.
   Минимальный размер диффузоров 300?300 мм, максимальный – 600?600 мм, с шагом – 150 мм для 4АПН-С и 75 мм для 4АПН-П.
   Потолочные диффузоры изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

Характеристики диффузоров 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

Размер,	F₀,	F_ж.с., м²		Вес, кг
АxВ, мм	м²	4АПН-П	4АПН-С	4АПН-П	4АПР-П	4АПН-С	4АПР-С
300 x 300	0,019	0,016	0,017	0,7	0,9	0,7	0,9
450 x 450	0,083	0,050	0,057	1,6	2,2	1,6	2,1
600 x 600	0,192	0,109	0,119	2,8	3,9	2,5	3,1

Данные для подбора диффузоров 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С при подаче воздуха*

		L_wA<20 дБ(А)								L_wA=25 дБ(А)				L_wA=35 дБ(А)					L_wA=45 дБ(А)
Размер	Вид			Дальн.				Дальн.				Дальн.				Дальноб.					Дальн.
АхВ, мм	струи	L₀,	∆Pпол.	м, при		L₀,	∆Pпол.	м, при		L₀,	∆Pпол.	м, при		L₀,	∆Pпол.	м, при			L₀,	∆Pпол.	м, при
		м³/ч	Па	Vx, м/с		м³/ч	Па	Vx, м/с		м³/ч	Па	Vx, м/с		м³/ч	Па	Vx, м/с			м³/ч	Па	Vx, м/с
				0,2	0,5			0,2	0,5			0,2	0,5			0,2	0,5	0,75			0,5	0,75
300 x 300	гориз.	50	1	1,1	0,4	140	6	3,1	1,2	200	11	4,4	1,8	300	25	7	2,7	1,8	450	57	4,0	2,7
	вертик.			1,5	0,6			4,2	1,7			6,0	2,4			9	3,6	2,4			5,4	3,6
450 x 450	гориз.	150	<1	1,6	0,6	400	3	4,2	1,7	750	11	8,0	3,2	1100	24	12	4,7	3,1	1600	52	6,8	4,5
	вертик.			2,2	0,9			5,8	2,3			11	4,3			16	6,4	4,2			9,2	6,2
600 x 600	гориз.	350	<1	2,5	1,0	800	2	5,6	2,2	1500	8	10	4,2	2000	15	14	5,6	3,7	3000	34	8,0	5,6
	вертик.			3,4	1,3			7,6	3,0			14	5,7			19	7,6	5,1			11	7,6

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.

Данные для подбора диффузоров АПН, АПР при удалении воздуха

Размер	L_wA=25 дБ(А)		L_wA=35 дБ(А)		L_wA=45 дБ(А)
АхВ, мм	Lо, м3/ч	∆Pполн, Па	Lо, м3/ч	∆Pполн, Па	Lо, м3/ч	∆Pполн, Па
300 x 300	250	18	400	45	550	85
450 x 450	800	13	1300	34	1800	65
600 x 600	1700	11	2400	22	3500	46

В диффузорах с регулятором расхода табличные значения ΔРполн и LwA корректируются:

	% открытия регулятора воздуха	100% b=0°	50% b=60°	30% b=90°
	К	1,2	3,2	4
	ΔL_wA, дБ(А)	0	5	7
