Центробежные вентиляторы для агрессивных сред CAI
(O.ERRE)

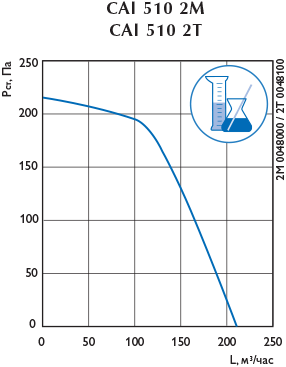

Чертеж, Размеры | Технические характеристики | Графики | Положение корпуса вентилятора | Видеофильм | Химическая стойкость | Аксессуары | Монтаж, Схемы подключения

Центробежные вентиляторы с односторонним всасыванием CAI специально разработаны для удаления воздуха, содержащего пары химических реагентов и коррозионно-активных веществ.

Вентиляторы CAI оснащены вынесенным энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми вперед лопатками. Корпус и рабочее колесо вентиляторов изготовлены из нержавеющей стали. Стандартное положение корпуса вентилятора – CCW 360° (П 0°), конструкция вентилятора позволяет изменять положение корпуса (ниже размещен чертеж и видеофильм). Исполнения с другим направлением вращения (CW) изготавливаются под заказ. Степень защиты электродвигателя IP 55.

Таблицы химической стойкости ветиляторов находятся в Приложении.

Центробежные вентиляторы CAI будут незаменимы:

  • в медицинских учреждениях;
  • в цехах предприятий пищевой и химической промышленности;
  • на складах для хранения токсичных моющих средств;
  • в цехах по производству полимеров;
  • в металлургии;
  • в лабораториях научных и образовательных учреждений и т.д.

Преимущества вентиляторов CAI

Низкое энергопотребление: повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы.

Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне.

Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре.

Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах.

Улучшенная эргономика за счет низкого уровня шума и вибрации.

Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.

Установка

Вентиляторы можно устанавливать в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.

Аксессуары

Частотные преобразователи, модули управления, аксессуары из химически стойкого полипропилена.

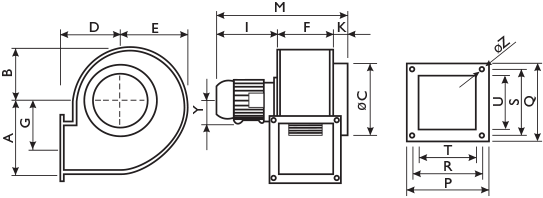

Размеры, мм
Модель A B ØC D E F G Y K I M P Q R S T U ØZ × кол-во,
шт
CAI 510 2M 80 66 68 86 72 60 50 – – 110 170 100 100 85 85 58 58 5,7 × 4
CAI 510 2T 80 66 68 86 72 60 50 – – 110 170 100 100 85 85 58 58 5,7 × 4
CAI 520 2M 95 76 90 105 80 77 60 – – 121 198 115 110 95 90 71 64 6,8 × 4
CAI 520 2T 95 76 90 105 80 77 60 – – 121 198 115 110 95 90 71 64 6,8 × 4
CAI 530 2M 139 108 180 127 122 94 91 63 42 190 326 135 135 114 114 88 90 8,2 × 4
CAI 530 2T 139 108 180 127 122 94 91 63 42 190 326 135 135 114 114 88 90 8,2 × 4
CAI 540 2M 172 128 200 146 150 112 117 71 45 210 367 152 152 126 126 105 105 8,2 × 4
CAI 540 2T 172 128 200 146 150 112 117 71 45 210 367 152 152 126 126 105 105 8,2 × 4
.

Технические характеристики

Модель Напря- Номинальн. Ток, Частота Макс. t, Уровень Вес, Схема
жение, мощность, А вращения, °C шума, кг элекро-
В/Гц Вт   об/мин   дБ(А)*   подкл.
CAI 510 2M 230/50 67 0,29 2800 50 64 2,5 19
CAI 510 2T 400/50 67 0,15 2800 50 64 2,5 8
CAI 520 2M 230/50 115 0,49 2500 50 68 3,5 19
CAI 520 2T 400/50 110 0,21 2500 50 68 3,5 8
CAI 530 2M 230/50 400 1,80 2800 50 76 7,0 14
CAI 530 2T 400/50 400 1,00 2800 50 76 7,0 8
CAI 540 2M 230/50 900 3,50 2750 50 83 9,0 14
CAI 540 2T 400/50 900 1,40 2750 50 83 9,0 8

* Уровень звукового давления на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2, дБ(А).
.







Положение корпуса вентилятора




Видеофильм. Изменение положения корпуса вентилятора



Монтаж

  • Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
  • Вентиляторы должны быть заземлены.
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
  • Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.




Последнее обновление 11.07.16
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
Дополнения 10.10.16
