Канальные вентиляторы CК EC
(Ostberg)


Канальные вентиляторы CK ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из оцинкованной стали.

Канальные вентиляторы CK ЕС имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

Преимущества вентиляторов CK EC

  • Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
  • Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
  • Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
  • Низкий уровень шума в режиме малых оборотов.
  • Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.

Установка

Вентиляторы могут быть установлены в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.

Защита двигателя

Все двигатели оснащены встроенной защитой от перегрузки.

Аксессуары

Регуляторы скорости, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

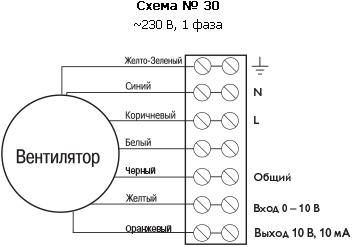

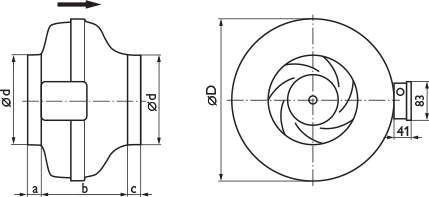

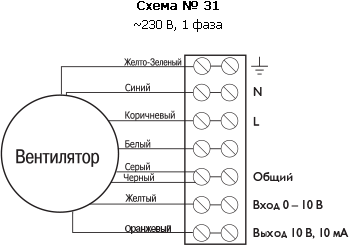

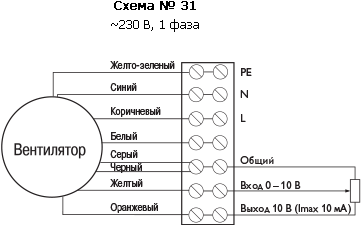

Модель Напря- Ном. Ток, Частота Макс. Степень Размеры, мм Вес, Cхема
жение, мощн.,  А вращ., t, °С защиты эл. a b c Ød ØD кг эл.
В/Гц Вт   об/мин   двигателя   подкл.
СК 100 C EC 230/50 111 0,90 3600 60 IP 54 26 136 26 99 243 2,6 30
СК 125 C EC 230/50 106 0,87 3540 60 IP 54 27 134 27 124 243 2,6 30
СК 160 B EС 230/50 110 0,89 3600 60 IP 44 30 133 32 159 271 2,8 30
СК 160 C EC 230/50 121 0,99 2900 60 IP 54 30 164 32 159 345 3,9 30
СК 200 A EC 230/50 120 0,97 2900 60 IP 54 33 160 35 199 345 4,0 30
СК 200 B EC 230/50 154 1,21 3250 60 IP 54 33 160 35 199 345 4,0 31
СК 250 A EC 230/50 115 0,95 2900 60 IP 54 33 160 35 249 345 4,1 30
СК 250 B EC 230/50 155 1,25 3330 60 IP 54 33 160 35 249 345 4,1 31
СК 315 B EC 230/50 159 1,22 2760 60 IP 44 32 185 40 314 402 5,4 31
СК 315 C EC 230/50 226 1,00 2624 60 IP 44 32 185 40 314 402 6,2 31
.

Шумовые характеристики
Модель   LpA LwA LwA
дБ(A) tot 63 125 250 500 1000 2000 4000 8000
СК 100 C EC К входу  73 80 57 72 74 75 72 67 65 59
К выходу 74 81 65 70 76 74 72 72 68 62
К окружению 46 53 28 34 44 45 49 45 45 35
СК 125 C EC К входу  72 79 58 69 73 74 71 68 65 60
К выходу 71 78 56 66 71 73 71 70 65 60
К окружению 46 53 36 30 43 44 49 43 46 38
СК 160 B EС К входу  68 75 55 64 68 71 68 64 63 60
К выходу 71 78 60 64 69 74 69 69 67 62
К окружению 40 47 38 29 38 39 40 42 39 32
СК 160 C EC К входу  69 76 56 65 70 72 69 65 65 57
К выходу 69 76 58 65 69 70 68 68 66 59
К окружению 46 53 28 29 37 45 48 45 48 38
СК 200 A EC К входу  68 75 56 63 67 70 66 67 66 56
К выходу 69 76 59 62 68 69 66 70 67 59
К окружению 46 53 22 28 37 50 46 44 43 33
СК 200 B EC К входу  72 79 61 69 73 73 69 71 69 59
К выходу 73 80 58 68 76 74 69 73 70 61
К окружению 47 54 33 35 48 49 46 42 42 32
СК 250 A EC К входу  68 75 55 62 68 68 69 67 65 57
К выходу 69 76 57 58 69 66 70 70 67 59
К окружению 44 51 28 35 42 49 44 39 39 30
СК 250 B EC К входу  74 81 56 68 76 71 73 74 72 62
К выходу 74 81 56 65 76 72 73 75 72 63
К окружению 46 53 27 38 45 49 44 43 43 33
СК 315 B EС К входу  73 80 63 72 72 69 75 75 71 61
К выходу 74 81 62 71 74 68 76 74 70 61
К окружению 48 55 31 40 46 51 46 47 42 31
СК 315 C EC К входу  71 78 55 59 63 69 69 73 70 71
К выходу 73 80 57 62 67 75 73 75 69 68
К окружению 52 59 26 44 50 52 50 56 48 38

LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA - уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).










Номер кривой на графике 4 3 2 1
Сигнал управления, В 10 8,5 7 5
.




Номер кривой на графике 6 5 4 3 2 1
Сигнал управления, В 10 8 7 6 5,5 4
.

Монтаж

  • Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
  • Вентиляторы должны быть заземлены.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

B случае неисправности

  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
  • Проверить подключение конденсатора (однофазный). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.



Последнее обновление 27.01.16
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
