Центробежные взрывозащищенные вентиляторы CS Ex-ATEX
(O.ERRE)

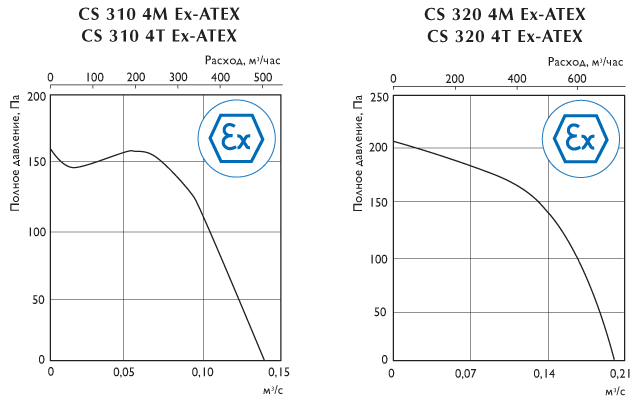

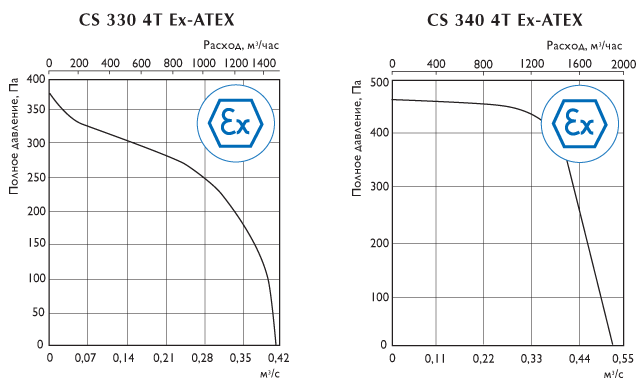

Чертеж, Размеры | Технические характеристики | Схемы подключения | Положение корпуса вентилятора


    Центробежные взрывозащищенные вентиляторы с односторонним всасыванием CS Ex-ATEX предназначены для перемещения и удаления газообразных смесей из взрывоопасных зон в соответствии с присвоенной маркировкой взрывозащиты – 1ExdIIС для CS 310÷330 и 1ExdIIB для CS 340.
    Вентиляторы CS Ex-ATEX оснащены вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашиваются в черный цвет, рабочее колесо из алюминия. Стандартное положение корпуса вентилятора – CCW 360. Исполнения с другим положением корпуса поставляются под заказ. Степень защиты электродвигателя IP 55.

Установка
    Вентиляторы можно устанавливать в любом положении.

Регулирование скорости
    Регулирование скорости вентиляторов не допускается.

Защита двигателя
    Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары
    Гибкие вставки, глушитель, хомуты, и другие вентиляционные принадлежности.


Размеры, мм

Модель A B ØC D E F G Y K I M P Q R S T U z Øa
CS 310 4M Ex-ATEX 96 96 180 91 127 122 247 63 42 235 371 135 135 114 114 88 88 4 8,2
CS 310 4T Ex-ATEX 96 96 180 91 127 122 247 63 42 235 371 135 135 114 114 88 88 4 8,2
CS 320 4M Ex-ATEX 112 112 200 117 146 150 230 63 45 235 392 152 152 126 126 100 100 4 8,2
CS 320 4T Ex-ATEX 112 112 200 117 146 150 230 63 45 235 392 152 152 126 126 100 100 4 8,2
CS 330 4T Ex-ATEX 141 141 250 139 147 188 371 71 40 265 446 191 191 165 165 134 134 4 8,2
CS 340 4T Ex-ATEX 181 164 250 162 178 222 446 80 45 276 485 225 235 195 205 161 170 4 8,2
.

Технические характеристики
Модель Напряже-
ние, В/Гц		 Номиналь-
ная мощ-
ность, Вт		 Ток,
А		 Частота вращ., об/мин Макс. t,
°C		 Уровень шума,
дБ(А)*		 Вес,
кг		 Схема эл. подключе-
ния
CS 310 4M Ex-ATEX 230/50 200 1,00 1400 60 64 13 1ExdllCT3 14
CS 310 4T Ex-ATEX 400/50 200 0,59 1400 60 64 13 1ExdllCT6 8
CS 320 4M Ex-ATEX 230/50 250 1,50 1400 60 67 14 1ExdllCT3 14
CS 320 4T Ex-ATEX 400/50 250 1,00 1400 60 67 14 1ExdllCT6 8
CS 330 4T Ex-ATEX 400/50 400 1,10 1400 60 70 21 1ExdllCT6 8
CS 340 4T Ex-ATEX 400/50 1000 2,00 1400 60 73 31 1ExdllBT5 8
* Уровень звукового давления на расстоянии 2 м от вентилятора.
.




Положение корпуса вентилятора



Схемы подключения



МОНТАЖ, ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ НЕОБХОДИМО ВЫПОЛНЯТЬ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПБ 03-590-03 (ПРАВИЛА УСТРОЙСТВА, МОНТАЖА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ).

Монтаж
Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено!
¤ Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.
¤ Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
¤ Прекращена подача напряжения;
¤ Рабочее колесо вентилятора полностью остановилось;
¤ Двигатель и рабочее колесо полностью остыли;
При чистке вентилятора:
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.
¤ В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
¤ Проверить подключение конденсатора (1фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности (заявление).


Последнее обновление 21.08.12
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
