Центробежные взрывозащищенные вентиляторы CS Ex-ATEX
(O.ERRE)
Чертеж, Размеры | Технические характеристики | Схемы подключения | Положение корпуса вентилятора


    Центробежные взрывозащищенные вентиляторы с односторонним всасыванием CS Ex-ATEX предназначены для перемещения и удаления газообразных смесей из взрывоопасных зон в соответствии с присвоенной маркировкой взрывозащиты – 1ExdIIB.
    Вентиляторы CS Ex-ATEX оснащены вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашиваются в черный цвет, рабочее колесо из алюминия. Стандартное положение корпуса вентилятора – CCW 360. Исполнения с другим положением корпуса поставляются под заказ. Вентиляторы установлены на кронштейне. Степень защиты электродвигателя IP 55.

Установка
    Вентиляторы можно устанавливать в любом положении.

Регулирование скорости
    Регулирование скорости вентиляторов не допускается.

Защита двигателя
    Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары
    Гибкие вставки, глушитель, хомуты, и другие вентиляционные принадлежности.

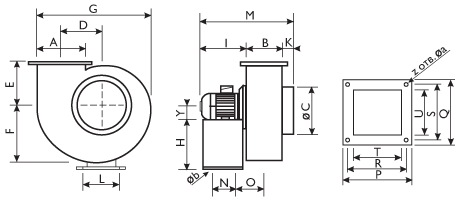

Размеры, мм

Модель A B ØC D E F G H Y K I L M N O P Q R S T U z Øa Øb
CS 350 4T Ex-ATEX 202 194 315 192 210 260 517 244 80 50 276 232 520 120 146 255 255 225 225 191 191 4 8,2 11
CS 360 4T Ex-ATEX 202 194 315 192 210 260 517 244 90 50 310 232 554 120 152 255 255 225 225 191 191 4 8,2 11
CS 370 4T Ex-ATEX 249 221 355 210 230 250 571 278 100 49 380 266 650 150 176 284 305 254 275 213 244 4 10,2 11
CS 380 4T Ex-ATEX 299 249 400 280 300 370 744 350 112 60 400 325 709 170 185 310 360 280 330 241 295 8 9,0 11
.

Технические характеристики
Модель Напряже-
ние, В/Гц		 Номиналь-
ная мощ-
ность, Вт		 Ток,
А		 Частота вращ., об/мин Макс. t,
°C		 Уровень шума,
дБ(А)*		 Вес,
кг		 Схема эл. подключе-
ния
CS 350 4T Ex-ATEX 400/50 1400 2,31 1400 60 76 37 1ExdllBT5 8
CS 360 4T Ex-ATEX 400/50 1900 3,30 1400 60 80 44 1ExdllBT5 8
CS 370 4T Ex-ATEX 400/50 2500 5,00 1400 60 84 67 1ExdllBT5 8
CS 380 4T Ex-ATEX 400/50 4500 9,00 1400 60 88 91 1ExdllBT5 8
* Уровень звукового давления на расстоянии 2 м от вентилятора.
.




Положение корпуса вентилятора



Схемы подключения



МОНТАЖ, ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ НЕОБХОДИМО ВЫПОЛНЯТЬ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПБ 03-590-03 (ПРАВИЛА УСТРОЙСТВА, МОНТАЖА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ).

Монтаж
Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено!
¤ Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.
¤ Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
¤ Прекращена подача напряжения;
¤ Рабочее колесо вентилятора полностью остановилось;
¤ Двигатель и рабочее колесо полностью остыли;
При чистке вентилятора:
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.
¤ В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
¤ Проверить подключение конденсатора (1фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности (заявление).
