Дымовые клапаны ДКС-1М
(Арктос)


    Дымовые клапаны ДКС-1М предназначены для применения в системах противодымной вентиляции зданий и сооружений различного назначения с целью удаления продуктов горения из помещений поэтажных корид оров,холлов, тамбуров и т.п.

    Предел огнестойкости клапанов – Е 90.

    Клапаны оснащаются:
¤ электромеханическим реверсивным приводом Polar Bear со встроенными микропереключателями;
¤ электромагнитным приводом с концевым микропереключателем.

ДКС-1М с электромеханическим приводом Polar Bear

ДКС-1М с электромагнитным приводом

1 — корпус клапана;
2 — электромеханический привод;
3 — ось заслонки;
4 — заслонка;
5 — электромагнитный привод.


Размеры, мм
Модель А1 В1 L х
ДКС-1М (А х В) А+90 В+100 165 В-165
.


Система обозначения клапанов ДКС-1М
ДКС-1М- …- …-
Модель

Тип привода заслонки:

РВ - электромеханический или реверсивный привод Polar Bear 220В
PB(24) - электромеханический или реверсивный привод Polar Bear 24В
ЭМ - электромагнитный привод 220В
ЭМ(24) - электромагнитный привод 24В
Размеры клапана, мм

Пример:
ДКС-1М-РВ-700x500 - клапан ДКС-1М с электромеханическим приводом Polar Bear (220В), размером 700x500 мм.
.





Технические характеристики приводов и способы управления заслонкой клапанов
  Реверсивный электромеханический привод Polar Bear Электромагнитный
Способ перевода заслонки из исходного положения в рабочее (защитное)* - автоматический по сигналам пожарной автоматики; - автоматический по сигналам пожарной автоматики;
- дистанционный с пульта управления; - дистанционный с пульта управления;
- от тумблера в месте установке клапана - от тумблера в месте установке клапана
  - вручную от рычага на магните
Способ перевода заслонки из рабочего (защитного) положения в исходное - дистанционный с пульта управления; - вручную
Механизм перевода заслонки:
- в рабочее положение электродвигатель возвратная пружина
- в исходное положение электродвигатель -
Принцип срабатывания привода переключение питающего напряжения подача напряжения на электромагнит
Количество срабатываний многократное при дистанционном взведении многократное при ручном взведении
Время поворота заслонки не более, с
- в рабочее положение 60 2
- в исходное положение  60 -
Потребляемая мощность приводом, Вт, не более: 12 (при перемещении заслонки)
4 (в конечных положениях заслонки)
60 (220В)
250 (24В)
Степень защиты IP54 IP40
Вспомогательные переключатели, А/В два микропереключателя, 3/230 микропереключатель, 5/250
Напряжение питания привода, В 230 или 24 220 или 24
* исходное положение заслонки – закрыта;
    рабочее (защитное) положение заслонки– открыта.
.

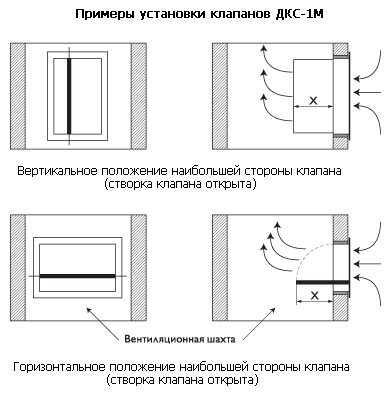

    При горизонтальной установке клапана электромагнитный привод должен быть сверху, а привод Polar Bear сбоку клапана.
    Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
    При проектировании и монтаже систем автоматики управления клапанов следует учитывать количество приводов на клапане.
    При установке клапана в проемах строительных конструкций, заделку зазоров между корпусом клапана и строительными конструкциями следует производить с обеспечением пределов огнестойкости, не менее, чем нормируемые для этих конструкций.


Cхема установки клапанов ДКС-1М с решеткой



Обслуживание
    Техническое обслуживание клапана предусматривает профилактические осмотры и контроль работоспособности.
    Перед обслуживанием убедитесь, что прекращена подача напряжения.
    Периодичность обслуживания клапана должна соответствовать установленным срокам технического обслуживания комплекса оборудования противопожарной защиты эксплуатируемого объекта, но не реже 1 раза в год и включать в себя следующие операции:
¤ проверка комплектности и целостности основных узлов и деталей клапана, крепление клапана;
¤ проверка состояния подвижных частей конструкции, очистка внутренней поверхности клапана от пыли и отложений;
¤ проверка технического состояния электропривода и аппаратуры путем срабатывания клапана с одновременным контролем сигналов и положения заслонки;
¤ устранение возможных неисправностей.
    Очистку внутренней поверхности клапана следует выполнять в соответствии с общим регламентом работ по чистке каналов вентиляционных систем с обеспечением правил безопасности.
    В целях сохранения работоспособности клапана в процессе эксплуатации запрещается нанесение на его внутренние поверхности масляных, лаковых и других покрытий.


Схема подключения

М – электродвигатель
А, В – концевой выключатель
S – контакт внешнего управления приводом
ЭМ – электромагнит



Последнее обновление 15.08.12
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
