Диффузоры 1DLKA, 2DLKA
(Polar Bear)
Чертеж | Характеристики | Графики | Характеристики c камерами статического давления | Шумовые характеристики


Потолочные диффузоры 1DLKA/2DLKA предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения горизонтальными воздушными струями с различной дальнобойностью.

Диффузор DLKA представляет собой корпус с подводящим патрубком, к которому крепится лицевая панель, выполненная в виде перфорированного (1DLKA) или сплошного (2DLKA) диска. Конструкция диффузоров DLKA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 25 мм или 40 мм.

Диффузоры могут оснащаться камерой статического давления PLR... N со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.

Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).


Варианты исполнения лицевой панели

Характеристики диффузоров 1DLKA, 2DLKA
Модель ØА, мм ØD, мм H, мм Вес, кг
1(2)DLKA 125N 363 124 12 1,4
1(2)DLKA 160N 363 159 12 1,4
1(2)DLKA 200N 363 199 12 1,4
1(2)DLKA 250N 563 249 16 3,1
1(2)DLKA 315N 563 314 16 3,0
1(2)DLKA 400N 563 399 16 2,8
.

Приток

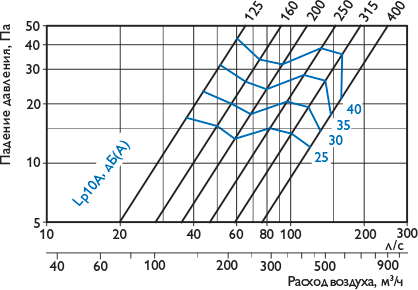

1DLKA, 2DLKA*

* Аэродинамические и аккустические характеристики диффузоров приведены для воздуховыпускной щели высотой 25 мм.


Характеристики диффузоров 1(2)DLKA c камерами статического давления PLR...N
Модель ∅D1 , ∅D2 , H2 , L, B, K, Gmin , Gmax , Вес,
мм мм мм мм  мм  мм мм мм кг
1(2)DLKA 125N с PLR 100-125N 125 99 170 350 320 132 220 250 3,9
1(2)DLKA 160N с PLR 125-160N 160 124 170 450 320 152 220 250 4,4
1(2)DLKA 200N с PLR 160-200N 200 159 205 480 440 177 255 285 5,4
1(2)DLKA 250N с PLR 200-250N 250 199 245 630 480 210 295 325 8,6
1(2)DLKA 315N с PLR 250-315N 315 249 295 680 570 252 345 375 9,9
1(2)DLKA 400N с PLR 315-400N 400 314 360 680 570 252 410 440 10,8
.


Приток

1DLKA, 2DLKA 125N с PLR 100-125N*

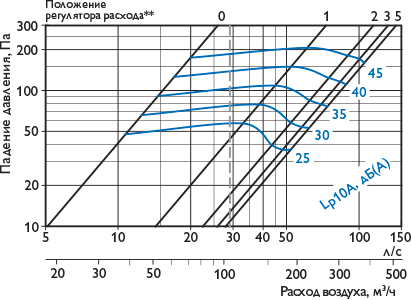

1DLKA, 2DLKA 160N с PLR 125-160N*

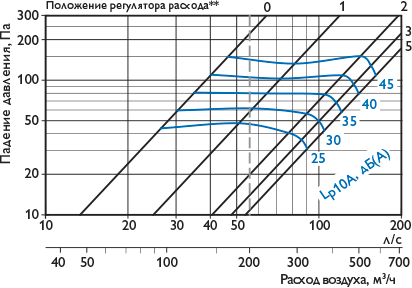

1DLKA, 2DLKA 200N с PLR 160-200N*

1DLKA, 2DLKA 250N с PLR 200-250N*

1DLKA, 2DLKA 315N с PLR 250-315N*

1DLKA, 2DLKA 400N с PLR 315-400N*

* Аэродинамические и аккустические характеристики диффузоров приведены для воздуховыпускной щели высотой 25 мм.

** Положение регулятора расхода камеры статического давления PLR...N; максимальное значение соответствует полностью открытому клапану.

¦ – Минимальный расход, обеспечивающий необходимое для его измерения давление.



Приток

Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам:

Lwокт = Lp10A + Kокт    LwA = Lp10A + 4

где: Lwокт, дБ – октавный уровень звуковой мощности;
Lp10A, дБ(А) — уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
Kокт — поправочный коэффициент;
LwA, дБ(А) — корректированный уровень звуковой мощности.

Модель Поправочный коэффициент K окт , дБ
63 125 250 500 1000 2000 4000 8000
1(2)DLKA 125N 9 5 0 -1 1 -4 -11 -10
1(2)DLKA 160N 10 4 1 -1 1 -5 -14 -12
1(2)DLKA 200N 17 6 7 0 -2 -6 -14 -11
1(2)DLKA 250N 7 3 0 -1 2 -7 -14 -11
1(2)DLKA 315N 11 9 5 1 0 -8 -14 -11
1(2)DLKA 400N 7 12 11 -1 -10 -19 -20 -14
1(2)DLKA 125N с PLR 100-125N 12 8 8 1 -4 -7 -8 -8
1(2)DLKA 160N с PLR 125-160N 12 6 6 0 -2 -5 -8 -8
1(2)DLKA 200N с PLR 160-200N 14 9 9 -1 -5 -8 -10 -9
1(2)DLKA 250N с PLR 200-250N 10 9 9 0 -3 -10 -12 -10
1(2)DLKA 315N с PLR 250-315N 12 8 8 1 -2 -9 -13 -10
1(2)DLKA 400N с PLR 315-400N 14 9 9 0 -4 -11 -14 -12

Шумоподавление
Модель Шумоподавление ∆L, дБ
63 125 250 500 1000 2000 4000 8000
1(2)DLKA 125N 20 12 8 5 2 1 3 5
1(2)DLKA 160N 18 12 8 6 3 2 4 5
1(2)DLKA 200N 16 10 6 5 3 1 3 6
1(2)DLKA 250N 16 10 8 6 3 3 4 6
1(2)DLKA 315N 13 8 6 5 3 4 4 6
1(2)DLKA 400N 12 9 8 6 6 4 4 6
1(2)DLKA 125N с PLR 100-125N 24 16 12 17 20 17 15 18
1(2)DLKA 160N с PLR 125-160N 21 10 9 20 11 14 14 16
1(2)DLKA 200N с PLR 160-200N 17 12 11 15 12 9 11 15
1(2)DLKA 250N с PLR 200-250N 15 9 11 12 12 13 12 16
1(2)DLKA 315N с PLR 250-315N 10 8 11 12 12 10 11 13
1(2)DLKA 400N с PLR 315-400N 9 8 10 10 10 9 10 12
ΔL, дБ – потери звуковой мощности при прохождении воздуха через воздухораспределитель с учётом отражения от открытого конца.


Вытяжка

1DLKA, 2DLKA 125N с PLR 100-125N*

1DLKA, 2DLKA 160N с PLR 125-160N*

1DLKA, 2DLKA 200N с PLR 160-200N*

1DLKA, 2DLKA 250N с PLR 200-250N*

1DLKA, 2DLKA 315N с PLR 250-315N*

1DLKA, 2DLKA 400N с PLR 315-400N*

* Аэродинамические и аккустические характеристики диффузоров приведены для воздуховыпускной щели высотой 25 мм.

** Положение регулятора расхода камеры статического давления PLR...N; максимальное значение соответствует полностью открытому клапану.

¦ – Минимальный расход, обеспечивающий необходимое для его измерения давление.



Вытяжка

Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам:
Lwокт = Lp10A + Kокт   LwA = Lp10A + 4
где: Lwокт, дБ – октавный уровень звуковой мощности;
Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
Kокт – поправочный коэффициент;
LwA, дБ(А) – корректированный уровень звуковой мощности.
Модель Поправочный коэффициент K окт , дБ
63 125 250 500 1000 2000 4000 8000
1(2)DLKA 125N 20 9 4 0 -1 -7 -11 -10
1(2)DLKA 160N 9 1 -3 -3 0 -2 -11 -12
1(2)DLKA 200N 10 0 1 -2 0 -2 -11 -11
1(2)DLKA 250N 15 2 -5 2 1 -8 -14 -11
1(2)DLKA 315N 12 5 8 2 -2 -10 -14 -11
1(2)DLKA 400N 10 1 10 -1 -5 -9 -18 -13
1(2)DLKA 125N с PLR 100-125N 14 8 6 1 -2 -5 -12 -14
1(2)DLKA 160N с PLR 125-160N 8 6 4 0 -2 -2 -11 -19
1(2)DLKA 200N с PLR 160-200N 6 5 1 -2 -1 -1 -13 -20
1(2)DLKA 250N с PLR 200-250N 7 4 0 -2 0 -1 -12 -20
1(2)DLKA 315N с PLR 250-315N 7 3 -2 -2 0 -2 -14 -20
1(2)DLKA 400N с PLR 315-400N 7 2 0 -1 0 -2 -15 -20

Шумоподавление
Модель Шумоподавление ∆L, дБ
63 125 250 500 1000 2000 4000 8000
1(2)DLKA 125N 20 12 8 5 2 1 3 5
1(2)DLKA 160N 18 12 8 6 3 2 4 5
1(2)DLKA 200N 16 10 6 5 3 1 3 6
1(2)DLKA 250N 16 10 8 6 3 3 4 6
1(2)DLKA 315N 13 8 6 5 3 4 4 6
1(2)DLKA 400N 12 9 8 6 6 4 4 6
1(2)DLKA 125N с PLR 100-125N 24 16 12 17 20 17 15 18
1(2)DLKA 160N с PLR 125-160N 21 10 9 20 11 14 14 16
1(2)DLKA 200N с PLR 160-200N 17 12 11 15 12 9 11 15
1(2)DLKA 250N с PLR 200-250N 15 9 11 12 12 13 12 16
1(2)DLKA 315N с PLR 250-315N 10 8 11 12 12 10 11 13
1(2)DLKA 400N с PLR 315-400N 9 8 10 10 10 9 10 12
ΔL, дБ – потери звуковой мощности при прохождении воздуха через воздухораспределитель с учётом отражения от открытого конца.

Последнее обновление 16.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
