Диффузоры 1DLRA, 2DLRA
(Polar Bear)


    Потолочные диффузоры 1DLRA/2DLRA предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения. Они применяются для формирования горизонтальных воздушных струй с различной дальнобойностью.
    Конструктивно диффузор DLRA представляет собой корпус с подводящим патрубком, к которому крепится квадратная перфорированная (1DLRA) или сплошная (2DLRA) лицевая панель. Конструкция диффузоров DLRA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 20 мм или 35 мм. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
    Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
    Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).



Характеристики диффузоров DLRA
Модель A, мм □B1, мм □C, мм ØD, мм H1, мм Вес, кг
1(2)DLRA 125-4 395 399 425 124 58 2,4
1(2)DLRA 160-4 395 399 425 159 58 2,4
1(2)DLRA 200-4 395 399 425 199 58 2,3
1(2)DLRA 250-6 565 569 595 249 58 4,4
1(2)DLRA 315-6 565 569 595 314 58 4,3
1(2)DLRA 400-6 565 569 595 399 66 4,3
.



Характеристики диффузоров 1(2)DLRA с камерами статического давления PLR
Модель ØD1, мм ØD2, мм H2, мм L, мм B2, мм K, мм Gmin,
  мм
Gmax,
  мм
Вес, кг
1(2)DLRA 125 c PLR 100-125 125 99 170 320 320 120 275 305 4,5
1(2)DLRA 160 c PLR 125-160 160 124 170 470 320 140 275 305 5,4
1(2)DLRA 200 c PLR 160-200 200 159 205 500 440 170 310 340 6,3
1(2)DLRA 250 c PLR 200-250 250 199 245 650 480 195 350 380 9,9
1(2)DLRA 315 c PLR 250-315 315 249 295 700 570 225 400 430 11,2
1(2)DLRA 400 c PLR 315-400 400 314 360 700 570 225 470 500 12,3
.


Здесь вы можете ознакомиться с подробным описанием камеры статического давления.





    * - положение регулятора расхода камеры статического давления PLR; максимальное значение соответствует полностью открытому клапану.
    ¦ – минимальный расход, обеспечивающий необходимое для его измерения давление.


Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам:
Lwокт = Lp10A + Kокт
LwA = Lp10A + 4
где: Lwокт, дБ – октавный уровень звуковой мощности;

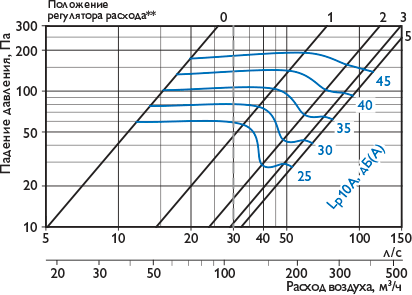

Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
Kокт – поправочный коэффициент;
LwA, дБ(А) – корректированный уровень звуковой мощности.
Модель Поправочный коэффициент Kост, дБ
63 125 250 500 1000 2000 4000 8000
1(2)DLRA 125-4 9 -1 1 4 -2 -12 -13 -8
1(2)DLRA 160-4 10 6 4 3 -1 -11 -14 -8
1(2)DLRA 200-4 9 5 4 2 0 -11 -15 -8
1(2)DLRA 250-6 14 9 4 3 -3 -11 -14 -8
1(2)DLRA 315-6 10 5 4 4 -2 -13 -15 -8
1(2)DLRA 400-6 8 3 5 3 -2 -14 -14 -8
1(2)DLRA 125 c PLR 100-125 12 12 3 2 -6 -8 -10 -7
1(2)DLRA 160 c PLR 125-160 12 7 5 2 -5 -9 -10 -7
1(2)DLRA 200 c PLR 160-200 4 10 3 2 -4 -8 -11 -7
1(2)DLRA 250 c PLR 200-250 8 8 3 3 -4 -10 -12 -7
1(2)DLRA 315 c PLR 250-315 15 10 1 -1 -5 -7 -9 -5
1(2)DLRA 400 c PLR 315-400 13 9 3 1 -3 -8 -10 -6
Снижение шума
Модель Снижение шума ΔL, дБ, с учетом отражения звука от открытого конца воздуховода
63 125 250 500 1000 2000 4000 8000
1(2)DLRA 125-4 20 15 6 7 6 4 4 6
1(2)DLRA 160-4 18 11 5 6 6 2 4 6
1(2)DLRA 200-4 16 11 5 5 3 3 4 5
1(2)DLRA 250-6 14 7 3 3 2 3 5 5
1(2)DLRA 315-6 12 7 4 3 3 4 6 5
1(2)DLRA 400-6 11 7 4 1 3 3 5 6
1(2)DLRA 125 c PLR 100-125 19 10 10 16 23 15 17 16
1(2)DLRA 160 c PLR 125-160 18 10 8 17 18 17 13 17
1(2)DLRA 200 c PLR 160-200 14 7 8 18 15 11 15 16
1(2)DLRA 250 c PLR 200-250 12 7 9 12 12 11 16 17
1(2)DLRA 315 c PLR 250-315 9 6 8 12 13 12 15 18
1(2)DLRA 400 c PLR 315-400 8 5 9 10 13 13 15 16
.
