Диффузоры DLRZ
(Polar Bear)


    Потолочные диффузоры DLRZ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений.
    Конструктивно диффузор DLRZ представляет собой корпус с подводящим патрубком, к которому крепится квадратная лицевая панель с лопаточным закручивателем потока. Конструкция диффузоров DLRZ предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без нее. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
    Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
    Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).


Характеристики диффузоров DLRZ
Модель □A, мм □B1, мм □C, мм ØD, мм H1, мм Вес, кг
DLRZ 250-6 565 569 595 249 58 4,4
DLRZ 315-6 565 569 595 314 58 4,3
DLRZ 400-6 565 569 595 399 66 4,3
.


Характеристики диффузоров DLRZ с камерами статического давления PLR
Модель ØD1, мм ØD2, мм H2, мм L, мм B2, мм K, мм Gmin,
  мм
Gmax,
  мм
Вес, кг
DLRZ 250 c PLR 200-250 250 199 245 650 480 195 350 380 9,9
DLRZ 315 c PLR 250-315 315 249 295 700 570 225 400 430 11,2
DLRZ 400 c PLR 315-400 400 314 360 700 570 225 470 500 12,3
.


Здесь вы можете ознакомиться с подробным описанием камеры статического давления.





    * - положение регулятора расхода камеры статического давления PLR; максимальное значение соответствует полностью открытому клапану.
    ¦ – минимальный расход, обеспечивающий необходимое для его измерения давление.

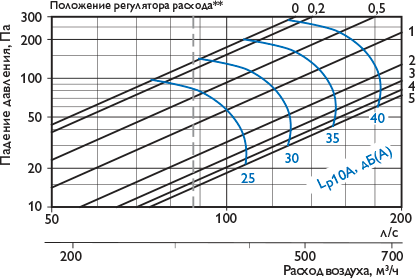

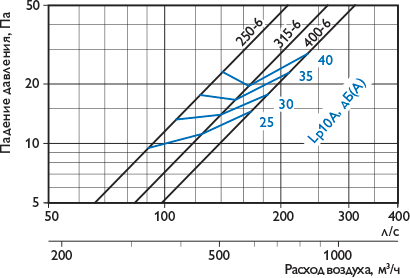

Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам:
Lwокт = Lp10A + Kокт
LwA = Lp10A + 4
где: Lwокт, дБ – октавный уровень звуковой мощности;
Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
Kокт – поправочный коэффициент;
LwA, дБ(А) – корректированный уровень звуковой мощности.
Модель Поправочный коэффициент Kокт, дБ
63 125 250 500 1000 2000 4000 8000
DLRZ 250-6 4 3 1 2 1 -12 -15 -8
DLRZ 315-6 2 3 3 2 0 -11 -15 -8
DLRZ 400-6 10 -2 4 2 0 -10 -14 -8
DLRZ 250 c PLR 200-250 2 11 4 2 -3 -10 -13 -7
DLRZ 315 c PLR 250-315 6 9 3 1 -2 -8 -11 -6
DLRZ 400 c PLR 315-400 6 9 3 2 -1 -9 -13 -8
Снижение шума
Модель Снижение шума ΔL, дБ, с учетом отражения звука от открытого конца воздуховода
63 125 250 500 1000 2000 4000 8000
DLRZ 250-6 13 7 2 1 1 2 4 4
DLRZ 315-6 12 7 2 0 1 2 3 4
DLRZ 400-6 10 6 1 -1 1 2 3 5
DLRZ 250 c PLR 200-250 11 7 7 11 11 11 14 17
DLRZ 315 c PLR 250-315 10 5 6 10 12 11 13 17
DLRZ 400 c PLR 315-400 8 4 7 7 10 11 13 15
.
