Канальные вентиляторы в изолированном корпусе еВЕНТ 700x400 ЕС
(Арктос)

Канальные вентиляторы в изолированном корпусе еВЕНТ ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками аэродинамически оптимизированной формы. Корпус вентилятора снабжён слоем изоляции из минеральной ваты толщиной 25 мм, обеспечивающей низкие шумовые характеристики. Для быстрого доступа к вентилятору корпус оснащен открывающейся дверцей. Стандартное исполнение вентиляторов - правое.

Степень защиты электродвигателя и клеммной коробки - IP 54.

Преимущества вентиляторов еВЕНТ ЕС

  • Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
  • Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
  • Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
  • Низкий уровень шума в режиме малых оборотов.
  • Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.

Установка

Вентиляторы предназначены для подвесного или напольного монтажа. Вентиляторы оснащены монтажными траверсами. В случае напольного монтажа вентиляторы могут быть укомплектованы регулируемыми по высоте опорами (опция). Стандартное исполнение вентиляторов еВЕНТ ЕС – правое.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется внешним сигналом управления 0–10 В в диапазоне от 0 до 100%.

Защита двигателя

Все двигатели оснащены встроенной защитой от перегрузки. Все вентиляторы имеют два подсоединительных вывода реле аварии (AL), к которым можно подключать устройство аварийной сигнализации.

Аксессуары

Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства, регулируемые по высоте опоры, и т.д.

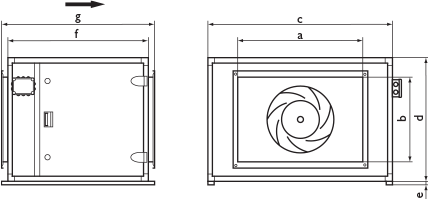

Технические характеристики

Модель Напря- Ном. Ток, Частота Макс. t, Размеры, мм Вес, Схема эл.
жение, мощн., А вращ., °C кг подк.
В/Гц Вт   об/мин   a b c d e f g
еВЕНТ 700x400 A EC1 230/50 1350 5,8 2920 45 700 400 980 505 25 630 720 71,5 25
еВЕНТ 700x400 B EC3 400/50 2500 3,8 3640 55 700 400 980 505 25 630 720 71,5 26
.

Шумовые характеристики
Модель Номер   LpA LwA LwA
кривой
на дБ(A) tot 63 125 250 500 1000 2000 4000 8000
 графике
еВЕНТ 700x400 A EC1 10 К входу 72 79 47 52 70 73 71 73 69 64
К выходу 79 86 47 55 73 76 82 81 77 71
К окружению 60 67 35 46 65 51 59 58 53 46
7 К входу 68 75 40 50 65 70 69 70 66 60
К выходу 77 84 42 53 70 73 79 80 73 67
К окружению 58 65 31 45 63 49 56 57 50 43
еВЕНТ 700x400 B EC3 10 К входу  77 84 48 55 67 79 77 78 75 70
К выходу 85 92 51 59 71 82 88 87 83 77
К окружению 62 69 39 51 64 57 64 64 60 53
8 К входу  74 81 45 55 66 76 75 76 73 67
К выходу 83 90 48 58 71 79 85 85 80 75
К окружению 61 68 37 50 64 55 62 62 57 51

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

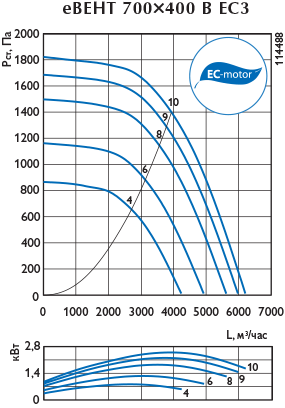

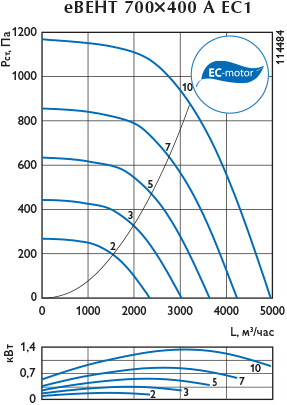

Номер кривой на графике 10 9 8 7 6 5 4 3 2 1
Сигнал управления, В 10 9,5 9 8,5 8 7,5 7 6 5 4,5
.

Монтаж

  • Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Вентиляторы должны быть заземлены.
  • При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

B случае неисправности

  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя.
  • Проверить подключение цепей управления и состояние реле аварии (если оно предусмотрено). Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.




Последнее обновление 10.10.16
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
