Пятиступенчатые регуляторы скорости OVTE
(Polar Bear)

Однофазные пятиступенчатые регуляторы OVТЕ предназначены для управления скоростью вращения электродвигателей вентиляторов посредством изменения питающего напряжения.

Регулирование скорости электродвигателей осуществляется автоматически с помощью аналогового сигнала (0–10 В) или вручную от внешнего потенциометра. Выходное напряжение изменяется в зависимости от величины сигнала управления ступенчато: 0-80-105-130-160-230 В.

Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора.

В регуляторах скорости предусмотрен нерегулируемый выход 230 В, который может использоваться для подключения электроприводов воздушных заслонок или другого оборудования.

Корпус регуляторов изготовлен из АБС-пластика (VRTE 3,5 – 7,5) или окрашенной стали (VRTE 13). Индикаторные лампочки на передней панели показывают состояние регулятора. Входная цепь регуляторов защищена плавким предохранителем.

Защита двигателя

Рекомендуется подключать к регуляторам электродвигатели со встроенными термоконтактами тепловой защиты или имеющие вынесенные термоконтакты, которые подсоединяются к клеммам ТК регулятора.

Если двигатель не имеет термоконтактов, необходимо установить устройство тепловой защиты электродвигателя.


Технические характеристики

Модель Напряжение, Макс. ток, Степень  Габаритные размеры,  Вес,
В/Гц A защиты  ВхШхГ, мм кг
OVTE 3,5 230/50 3,5 IP 54 305x200x140 5,7
OVTE 7,5 230/50 7,5 IP 54 305x200x140 8,6
OVTE 13 230/50 13 IP 54 325x300x170 15,9
.

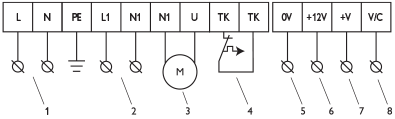

Cхема подключения

  1. Напряжение питания 230 В
  2. Нерегулируемый выход 230 В, 2 A
  3. Электродвигатель
  4. Термоконтакты электродвигателя
  1. Общий
  2. Выход питания 12 В пост. тока, 100 мA
  3. Дискретный выход (0 В – авария, 12 В – нормальная работа)
  4. Аналоговый вход 0–10 В
