Крышные вентиляторы TKS 300 EC
(Ostberg)


Крышные вытяжные вентиляторы TKS EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками.

Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен двигатель и рабочее колесо, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов выполнен из оцинкованной стали. У вентиляторов TKS EC корпус дополнительно окрашивается в черный цвет.

Вентиляторы выпускаются с горизонтальным выбросом воздуха.

Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

Преимущества вентиляторов TKS EC

  • Низкое энергопотребление. Высокий КПД двигателя (более 90%), позволяет снизить эксплуатационные затраты минимум на 30%
  • Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения, и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
  • Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому достигается существенная экономия на электропроводке и пусковой аппаратуре.
  • Низкий уровень шума в режиме малых оборотов.
  • Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.

Установка

Крышные вентиляторы должны устанавливаться только горизонтально.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.

Защита двигателя

Все двигатели оснащены встроенной защитой от перегрузки.

Аксессуары

Регуляторы скорости, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель Напря- Ном. Ток, Част. Макс. Степень Размеры, мм Вес, Схема
жение мощн. А вращ., t, °С защиты эл. кг эл.
В/Гц Вт    об/мин   двигателя A B C ØD   подкл.
TKS 300 C EC 230/50 102 0,83 3590 60 IP 54 305 201 31 343 4,4 30
.

Шумовые характеристики
Модель   LpA LwA LwA
дБ(A) tot 63 125 250 500 1000 2000 4000 8000
TKS 300 C EC К входу  45 73 60 60 65 68 65 64 64 57
К окружению 44 72 37 44 58 65 68 65 59 52
LwA tot - общий уровень шума, дБ(А);
LwA - уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 10 м, дБ(А).

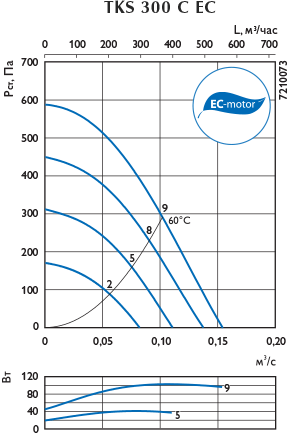

Номер кривой на графике 9 8 7 6 5 4 3 2 1
Сигнал управления, В 10 8,5 8 7,5 7 6 5,5 5 4
.

Монтаж

  • Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Вентиляторы должны быть заземлены.
  • При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

B случае неисправности

  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя.
  • Проверить подключение цепей управления. Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
