Воздухораспределители панельные ВКВ, ВКВР
(Арктос)
Чертеж | Характеристики
Данные для подбора, схемы положения ячеек и вид формируемых струй
1ВКВ и 1ВКВР | 2ВКВ и 2ВКВР | 3ВКВ и 3ВКВР | 4ВКВ и 4ВКВР | 5ВКВ и 5ВКВР | 6ВКВ и 6ВКВР | 7ВКВ и 7ВКВР


Воздухораспределители панельные ВКВ, ВКВР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения.

Воздухораспределители ВКВ, ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальной настройкой угла поворота каждой линейной ячейки в соответствии с рекомендованными схемами обеспечивается формирование различных видов воздушных струй.

Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВКВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Воздухораспределители ВКВ, ВКВР выпускаются в 7 модификациях, различающихся схемой размещения линейных ячеек на лицевой панели.

Воздухораспределители ВКВ, ВКВР устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки — пластик белого цвета (Д10). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек в цвета Д08 и Д11 по каталогу «Эксклюзив».



Варианты исполнения лицевой панели



Характеристики воздухораспределителей ВКВ, ВКВР
Модель F0, ØA, Ødп, B, C, Вес,кг
м2 мм мм мм мм ВКВ ВКВР
1ВКВ/ 1ВКВР
315-12 0,011 315 159 250 125 3,2 4,0
450-20 0,033 450 199 265 133 5,5 6,4
595-32 0,052 595 249 315 158 9,6 10,7
1ВКВ-С/ 1ВКВР-С
315-12 0,011 315 159 200 — 3,1 3,8
450-20 0,033 450 199 200 — 5,0 5,8
595-32 0,052 595 249 200 — 8,1 9,1
2ВКВ/2ВКВР
315-16 0,021 315 159 250 125 3,2 4,0
450-40 0,048 450 199 265 133 5,5 6,4
595-64 0,082 595 249 315 158 9,6 10,7
2ВКВ-С/2ВКВР-С
315-16 0,021 315 159 200 — 3,1 3,8
450-40 0,048 450 199 200 — 5,0 5,8
595-64 0,082 595 249 200 — 8,1 9,1
3ВКВ/3ВКВР
315-12 0,011 315 159 250 125 3,2 4,0
450-20 0,033 450 199 265 133 5,5 6,4
595-30 0,049 595 249 315 158 9,6 10,7
3ВКВ-С/3ВКВР-С
315-12 0,011 315 159 200 — 3,1 3,8
450-20 0,033 450 199 200 — 5,0 5,8
595-30 0,049 595 249 200 — 8,1 9,1
4ВКВ/4ВКВР
315-12 0,020 315 159 250 125 3,0 3,5
450-40 0,048 450 199 265 133 5,5 6,2
595-96 0,088 595 249 315 158 9,5 10,5
4ВКВ-С/4ВКВР-С
315-12 0,020 315 159 200 — 3,0 3,6
450-40 0,048 450 199 200 — 5,0 5,8
595-96 0,088 595 249 200 — 8,0 9,0
5ВКВ/ 5ВКВР
315-16 0,018 315 159 250 125 3,0 3,5
450-48 0,050 450 199 265 133 5,5 6,3
595-76 0,096 595 249 315 158 9,5 10,5
5ВКВ-С/ 5ВКВР-С
315-16 0,018 315 159 200 — 3,0 3,6
450-48 0,050 450 199 200 — 5,0 5,8
595-76 0,096 595 249 200 — 8,0 9,0
6ВКВ/ 6ВКВР
315-16 0,018 315 159 250 125 3,0 3,6
450-40 0,037 450 199 265 133 5,5 6,3
595-84 0,077 595 249 315 158 9,5 10,5
6ВКВ-С/ 6ВКВР-С
315-16 0,018 315 159 200 — 3,0 3,6
450-40 0,037 450 199 200 — 5,0 5,8
595-84 0,077 595 249 200 — 8,0 9,0
7ВКВ/ 7ВКВР
315-16 0,016 315 159 250 125 3,0 3,6
450-42 0,044 450 199 265 133 5,5 6,3
595-70 0,090 595 249 315 158 9,5 10,6
7ВКВ-С/ 7ВКВР-С
315-16 0,016 315 159 200 — 3,0 3,6
450-42 0,044 450 199 200 — 5,0 5,8
595-70 0,090 595 249 200 — 8,0 9,0
.

Данные для подбора воздухораспределителей 1ВКВ, 1ВКВР при подаче воздуха
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
315-12 50 5 3,2 1,3 85 15 5,4 2,2 130 34 8,3 3,3 235 112 15,0 6,0 4,0
450-20 120 5 5,0 2,0 185 12 7,8 3,1 285 29 12,0 4,8 525 100 22,0 8,8 5,9
595-32 175 5 5,6 2,3 270 12 8,7 3,5 405 28 13,0 5,2 710 86 23,0 9,2 6,1
Настилающаяся веерная струя (схема 2)*
450-20 105 3 0,8 0,3 190 9 1,5 0,6 315 25 2,4 1,0 600 92 4,6 1,8 1,2
595-32 205 5 1,5 0,6 325 14 2,4 1,0 500 32 3,7 1,5 890 102 6,5 2,6 1,7
Настилающаяся односторонняя струя (схема 3)*
315-12 15 1 0,6 0,2 30 3 1,2 0,5 60 10 2,4 1,0 160 73 6,4 2,5 1,7
450-20 105 4 2,4 1,0 190 12 4,4 1,7 315 32 7,2 2,9 600 115 14,0 5,5 3,7
595-32 205 5 3,7 1,5 325 14 5,9 2,4 500 32 9,1 3,7 890 102 16,0 6,5 4,3
Настилающаяся двусторонняя струя (схема 4)*
315-12 15 1 0,4 0,2 30 3 0,8 0,3 60 10 1,6 0,6 160 73 4,2 1,7 1,1
450-20 105 4 1,6 0,6 190 12 2,9 1,2 315 32 4,8 1,9 600 115 9,2 3,7 2,4
595-32 205 5 2,5 1,0 325 14 4,0 1,6 500 32 6,1 2,4 890 102 11,0 4,3 2,9

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

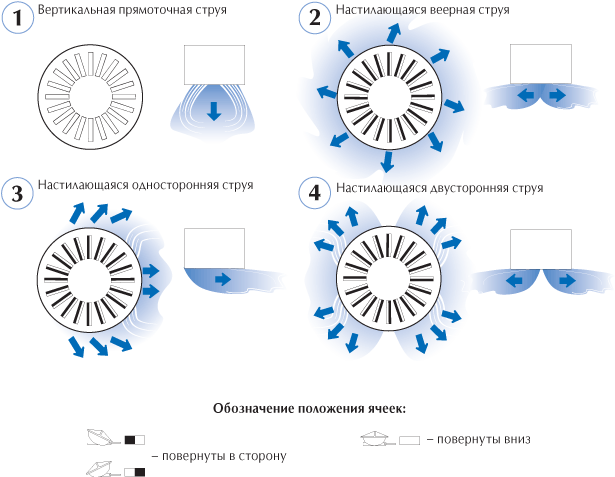

Схемы положения ячеек воздухораспределителей 1ВКВ, 1ВКВР
и вид формируемых струй


Данные для подбора воздухораспределителей 2ВКВ, 2ВКВР при подаче воздуха
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
315-16 80 11 3,8 1,5 125 27 6,0 2,4 185 59 8,9 3,5 285 141 14,0 5,5 3,6
450-40 150 7 4,8 1,9 230 18 7,3 2,9 245 20 7,8 3,1 620 127 20,0 7,9 5,2
595-64 320 12 7,8 3,1 475 26 12,0 4,6 710 57 17,0 6,9 1270 183 31,0 12,0 8,2
Настилающаяся веерная струя (схема 2)*
450-40 165 6 1,8 0,7 260 15 2,8 1,1 400 37 4,3 1,7 735 124 7,9 3,2 2,1
595-64 310 8 2,6 1,0 480 18 4,0 1,6 730 42 6,0 2,4 1285 130 11,0 4,2 2,8
  Настилающаяся односторонняя струя (схема 3)*
315-16 35 1 1,2 0,5 85 8 2,9 1,1 170 30 5,7 2,3 355 132 12,0 4,8 3,2
450-40 165 5 3,7 1,5 260 14 5,8 2,3 400 32 8,9 3,6 735 109 16,0 6,5 4,3
595-64 310 7 5,3 2,1 480 16 8,1 3,3 730 37 12,0 5,0 1285 114 22,0 8,7 5,8
Настилающаяся двусторонняя струя (схема 4)*
315-16 35 1 0,7 0,3 85 8 1,8 0,7 170 30 3,6 1,4 355 132 7,5 3,0 2,0
450-40 165 5 2,3 0,9 260 14 3,6 1,5 400 32 5,6 2,2 735 109 10,0 4,1 2,7
595-64 310 7 3,3 1,3 480 16 5,1 2,0 730 37 7,8 3,1 1285 114 14,0 5,5 3,7
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

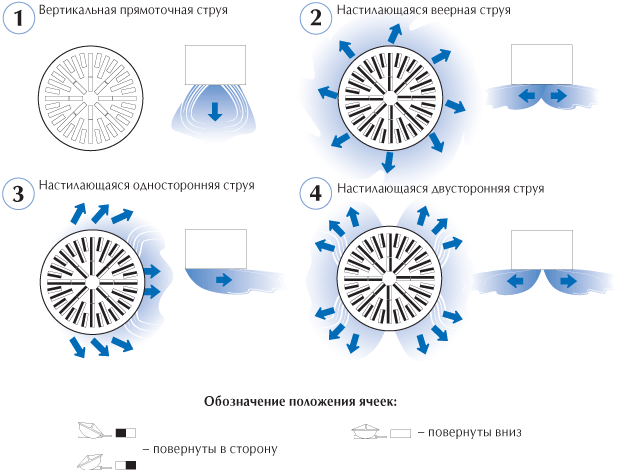

Схемы положения ячеек воздухораспределителей 2ВКВ, 2ВКВР
и вид формируемых струй


Данные для подбора воздухораспределителей 3ВКВ, 3ВКВР при подаче воздуха
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
315-12 50 9 4,8 1,9 85 26 8,1 3,2 130 61 12,0 5,0 235 199 22,0 9,0 6,0
450-20 120 7 5,3 2,1 185 17 8,2 3,1 285 41 13,0 5,1 525 141 23,0 9,3 6,2
595-30 175 7 6,4 2,5 270 17 9,8 3,6 405 38 15,0 5,9 710 117 26,0 10,0 6,9
Настилающаяся веерная струя (схема 2)*
450-20 105 3 1,4 0,5 190 11 2,5 1,0 315 31 4,1 1,6 600 112 7,8 3,1 2,1
595-30 205 6 2,2 0,9 325 15 3,5 1,4 500 35 5,3 2,1 890 111 9,5 3,8 2,5
  Настилающаяся односторонняя струя (схема 3)*
315-12 15 1 0,5 0,2 30 3 1,0 0,4 60 10 2,0 0,8 160 73 5,3 2,1 1,4
450-20 105 4 2,0 0,8 190 12 3,6 1,5 315 32 6,0 2,4 600 115 11,0 4,6 3,1
595-30 205 6 3,2 1,3 325 15 5,1 2,0 500 36 7,8 3,1 890 115 14,0 5,6 3,7
Настилающаяся двусторонняя струя (схема 4)*
315-12 15 1 0,4 0,1 30 3 0,7 0,3 60 10 1,4 0,6 160 73 3,8 1,5 1,0
450-20 105 4 1,4 0,6 190 12 2,6 1,0 315 32 4,3 1,7 600 115 8,3 3,3 2,2
595-30 205 6 2,3 0,9 325 15 3,7 1,5 500 36 5,6 2,3 890 115 10,0 4,0 2,7
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

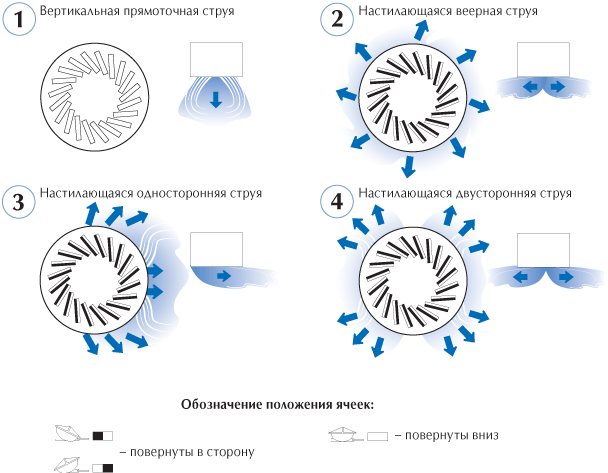

Схемы положения ячеек воздухораспределителей 3ВКВ, 3ВКВР
и вид формируемых струй


Данные для подбора воздухораспределителей 4ВКВ, 4ВКВР при подаче воздуха
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
315-12 60 6 4,5 1,8 100 17 7,4 3,0 165 45 12,0 4,9 290 140 22,0 8,6 5,7
450-40 120 4 5,7 2,3 195 11 9,3 3,7 315 28 15,0 6,0 615 106 29,0 12,0 7,8
595-96 305 8 6,3 2,5 450 17 9,3 3,7 655 36 13,0 5,4 1150 111 24,0 9,5 6,3
Коническая несмыкающаяся струя (схема 2)*
315-12 65 5 2,3 0,9 110 13 3,9 1,6 185 37 6,6 2,6 385 159 14,0 5,5 3,7
450-40 130 3 3,0 1,2 230 10 5,2 2,1 400 29 9,1 3,7 810 119 18,0 7,4 4,9
595-96 380 8 4,8 1,9 580 18 7,3 2,9 860 40 11,0 4,3 1500 121 19,0 7,6 5,1


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

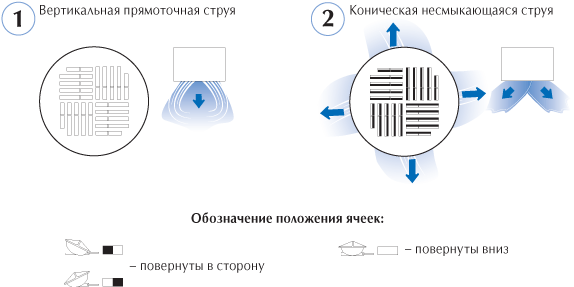

Схемы положения ячеек воздухораспределителей 4ВКВ, 4ВКВР
и вид формируемых струй


Данные для подбора воздухораспределителей 5ВКВ, 5ВКВР при подаче воздуха
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
315-16 60 9 4,0 1,6 100 24 6,7 2,7 165 65 11,0 4,4 290 201 20,0 7,8 5,2
450-48 120 4 4,8 1,9 195 12 7,9 3,1 315 31 13,0 5,1 615 117 25,0 10,0 6,6
595-76 305 8 8,9 3,6 450 17 13,0 5,2 655 36 19,0 7,6 1150 111 34,0 13,0 8,9
Коническая несмыкающаяся струя (схема 2)*
315-16 65 6 1,7 0,7 110 17 3,0 1,2 185 49 5,0 2,0 385 212 10,0 4,1 2,8
450-48 130 3 2,1 0,8 230 10 3,7 1,5 400 30 6,5 2,6 810 122 13,0 5,2 3,5
595-76 380 7 4,4 1,8 580 17 6,8 2,7 860 37 10,0 4,0 1500 113 17,0 7,0 4,7

* Угол раскрытия конического потока для 5ВКВ(С)-16, 5ВКВ(С)-48 равен 100°, для 5ВКВ(С)-76 равен 150°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

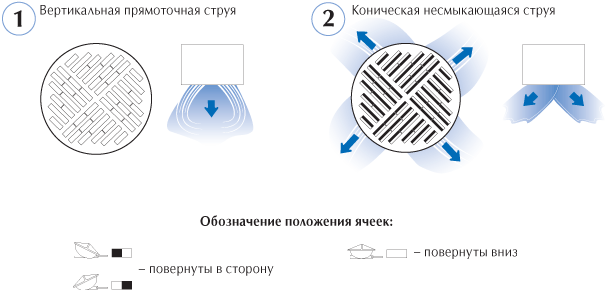

Схемы положения ячеек воздухораспределителей 5ВКВ, 5ВКВР
и вид формируемых струй


Данные для подбора воздухораспределителей 6ВКВ, 6ВКВР при подаче воздуха
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
315-16 60 11 2,1 0,8 90 25 3,1 1,2 150 69 5,2 2,1 280 241 9,7 3,9 2,6
450-40 200 21 7,1 2,8 290 44 10,0 4,1 420 92 15,0 6,0 710 263 25,0 10,0 6,7
595-84 315 12 7,7 3,1 470 26 12,0 4,6 695 57 17,0 6,8 1230 179 30,0 12,0 8,0
Настилающаяся веерная струя (схема 2)*
595-84 460 16 11,0 4,2 690 36 16,0 6,3 1000 76 23,0 9,2 1680 213 39,0 15,0 10,0
Коническая несмыкающаяся струя (схема 3)**
315-16 80 8 3,1 1,2 140 25 5,4 2,2 230 68 8,9 3,6 440 250 17,0 6,8 4,5
450-40 220 14 5,9 2,4 350 36 9,4 3,8 530 83 14,0 5,7 975 281 26,0 10,0 7,0
Вертикальная дальнобойная прямоточная струя (схема 4)
315-16 50 5 4,8 1,9 70 10 6,7 2,7 130 36 12,0 5,0 250 132 24,0 9,5 6,4
450-40 120 7 7,9 3,2 230 26 15,0 6,1 390 74 26,0 10,0 730 258 48,0 19,0 13,0
595-84 250 7 11,0 4,6 420 19 19,0 7,6 680 51 31,0 12,0 1240 169 56,0 23,0 15,0
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
** Угол раскрытия конического потока равен 120°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

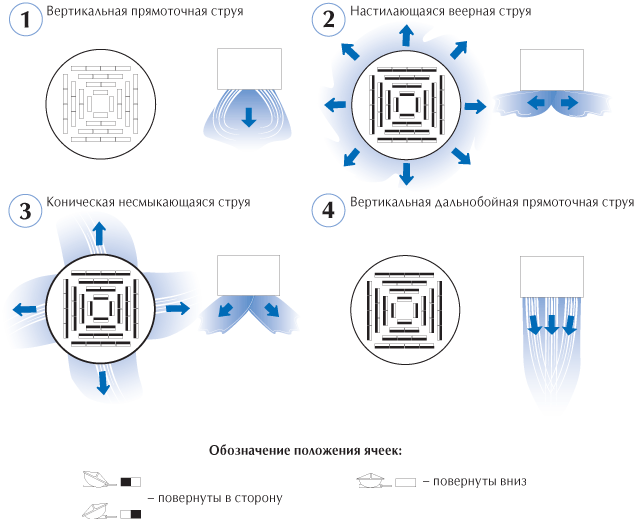

Схемы положения ячеек воздухораспределителей 6ВКВ, 6ВКВР
и вид формируемых струй


Данные для подбора воздухораспределителей 7ВКВ, 7ВКВР при подаче воздуха
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
315-16 40 4 3,8 1,5 80 17 7,5 3,0 130 45 12,0 4,9 260 180 24,0 9,8 6,5
450-42 120 5 4,8 1,9 180 11 7,2 2,9 280 28 11,0 4,5 540 103 22,0 8,7 5,8
595-70 230 5 5,5 2,2 350 10 8,4 3,4 530 24 13,0 5,1 950 77 23,0 9,1 6,1
Вертикальная прямоточная струя (схема 2)
315-16 40 3 2,9 1,2 80 11 5,9 2,3 130 30 9,5 3,8 260 120 19,0 7,6 5,1
450-42 120 3 3,3 1,3 180 8 5,0 2,0 280 18 7,8 3,1 540 69 15,0 6,0 4,0
595-70 230 3 3,3 1,3 350 7 5,0 2,0 530 16 7,6 3,0 950 51 14,0 5,4 3,6
  Настилающаяся односторонняя веерная струя (схема 3)*
315-16 40 2 3,7 1,5 80 10 7,4 3,0 130 26 12,0 4,8 260 105 24,0 9,7 6,4
450-42 120 3 6,7 2,7 180 7 10,0 4,0 280 16 16,0 6,3 540 60 30,0 12,0 8,1
595-70 240 3 6,8 2,7 400 8 11,0 4,5 630 20 18,0 7,1 1160 67 33,0 13,0 8,7
Настилающаяся двусторонняя веерная струя (схема 4)*
315-16 40 2 1,9 0,8 80 10 3,8 1,5 130 26 6,1 2,4 260 105 12,0 4,9 3,3
450-42 120 3 3,4 1,4 180 7 5,1 2,0 280 16 7,9 3,2 540 60 15,0 6,1 4,1
595-70 240 3 4,8 1,9 400 8 8,0 3,2 630 20 13,0 5,0 1160 67 23,0 9,2 6,2

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

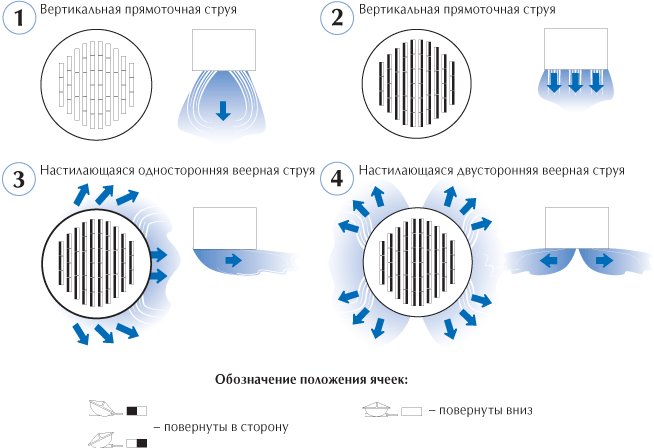

Схемы положения ячеек воздухораспределителей 7ВКВ, 7ВКВР
и вид формируемых струй

Последнее обновление 20.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
