Воздухораспределители вихревые панельные ВПЛ, ВПЛР
(Арктос)


Воздухораспределители панельные ВПЛ, ВПЛР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения.

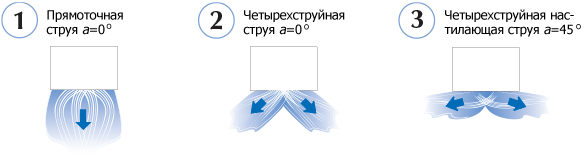

Воздухораспределители ВПЛ, ВПЛР состоят из воздухораздающей панели прямоугольной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. На панели располагаются четыре квадратные секции одинакового размера с регулируемыми жалюзи, которые расположены перпендикулярно относительно жалюзи соседней секции. Изменением угла наклона жалюзи достигается формирование одного из трёх видов воздушных струй: прямоточной (a=0°), четырехструйной (a=20°) и четырехструйной настилающейся (a=45°).

Воздухораспределители выпускаются в пяти исполнениях:

  • ВПЛ – воздухораспределитель с посекционным ручным регулированием, поворот жалюзи каждой секции производится индивидуально;
  • ВПЛ…-Н4 – воздухораспределитель с синхронным ручным регулированием; поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораспределителя;
  • ВПЛ...-E1 – воздухораспределитель с электроприводом (2-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол - 0°/45° (заводская настройка) или 20°/45°);
  • ВПЛ...-E3 – воздухораспределитель с электроприводом (3-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол - 0°/20°/45°);
  • ВПЛ...-М2 – воздухораспределитель с электроприводом (пропорциональное управление 0...10 В) , поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол в диапазоне 0÷45°.

Воздухораспределители ВПЛ…-E1, ВПЛ…-E3 и ВПЛ…-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).

Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПЛР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Воздухораспределители ВПЛ, ВПЛР устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Панель изготавливается из стали, жалюзи из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.


Характеристики воздухораспределителей ВПЛ, ВПЛР
Модель F0, м2 A, мм B, мм а, мм b, мм e, мм Ødп, мм g, мм Вес, кг
1ВПЛ/1ВПЛР 1ВПЛ 1ВПЛР
300x300 0,043 300 300 270 270 320 124 200 3,3
450x450 0,128 450 450 420 420 400 199 260 6,5
595x595 0,253 595 595 570 570 400 249 230 9,9
1ВПЛ-С/1ВПЛР-С 1ВПЛ-С 1ВПЛР-С
300x300 0,043 300 300 270 270 250 124 3,0
450x450 0,128 450 450 420 420 250 199 5,2
595x595 0,253 595 595 570 570 250 249 8,2
2ВПЛ/2ВПЛР 2ВПЛ 2ВПЛР
450x450 0,128 450 450 420 420 450 249 265 6,8
595x595 0,253 595 595 570 570 550 314 332 11,6
750x750 0,433 750 750 720 720 570 399 310 19,9
1050x1050 0,918 1050 1050 1020 1020 700 499 440 35,2
2ВПЛ-С/2ВПЛР-С 2ВПЛ-С 2ВПЛР-С
450x450 0,128 450 450 420 420 400 249 6,8
595x595 0,253 595 595 570 570 400 314 10,6
750x750 0,433 750 750 720 720 500 399 17,0
1050x1050 0,918 1050 1050 1020 1020 500 499 27,7
.


Характеристики электроприводов
Модель воздухораспределителя 1ВПЛ 300x300-Е1   1ВПЛ 300x300-Е3   1ВПЛ 300x300-М2
1ВПЛ 450x450-Е1   1ВПЛ 450x450-Е3   1ВПЛ 450x450-М2
1ВПЛ 595x595-Е1   1ВПЛ 595x595-Е3   1ВПЛ 595x595-М2
1ВПЛ 750x750-Е1 1ВПЛ 1050x1050-Е1 1ВПЛ 750x750-Е3 1ВПЛ 1050x1050-Е3 1ВПЛ 750x750-М2 1ВПЛ 1050x1050-М2
2ВПЛ 300x300-Е1 2ВПЛ 1050x1050-Е1 2ВПЛ 300x300-Е3 2ВПЛ 1050x1050-Е3 2ВПЛ 300x300-М2 2ВПЛ 1050x1050-М2
2ВПЛ 450x450-Е1   2ВПЛ 450x450-Е3   2ВПЛ 450x450-М2
2ВПЛ 595x595-Е1   2ВПЛ 595x595-Е3   2ВПЛ 595x595-М2
2ВПЛ 750x750-Е1   2ВПЛ 750x750-Е3   2ВПЛ 750x750-М2
Тип привода* AST04 AST08 AST04S AST08S ADM04 ADM08
Сигнал управления 2-х позиционный 3-х позиционный 0–10 В
Напряжение, В 230 230 24
Потребляемая
мощность, Вт
4 3 4 3 2,5 2,5
Степень защиты IP 42 IP 54 IP 42 IP 54 IP 42 IP 54
.


Данные для подбора воздухораспределителей 1ВПЛ, 1ВПЛР при подаче воздуха

Размер
AxB, мм
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
F0,     Дальнобой-     Дальнобой-     Дальнобой-     Дальнобой-
м3 L0, ∆Pпол ность, м L0, ∆Pпол ность, м при L0, ∆Pпол ность, м при L0, ∆Pпол ность, м при
м3 Па при Vx, м/с м3 Па Vx, м/с м3 Па Vx, м/с м3 Па Vx, м/с
  0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
300x300 0 120 14 4,0 1,6 1,1 180 32 6,0 2,4 1,6 250 62 8,3 3,3 2,2 430 183 14 5,7 3,8
20 1,6 0,6 0,4 2,4 1,0 0,6 3,3 1,3 0,9 5,7 2,3 1,5
45* 3,8 1,5 1,0 5,8 2,3 1,5 8,0 3,2 2,1 14 5,5 3,7
450x450 0 310 11 6,0 2,4 1,6 450 23 8,7 3,5 2,3 650 48 13 5,0 3,4 1120 141 22 8,7 5,8
20 2,4 1,0 0,6 3,5 1,4 0,9 5,0 2,0 1,3 8,7 3,5 2,3
45* 5,8 2,3 1,5 8,4 3,4 2,2 12 4,8 3,2 21 8,3 5,6
595x595 0 590 13 8,1 3,3 2,2 850 26 12 4,7 3,1 1220 54 17 6,7 4,5 2080 156 29 11 7,7
20 3,3 1,3 0,9 4,7 1,9 1,3 6,7 2,7 1,8 11 4,6 3,1
45* 7,8 3,1 2,1 11 4,5 3,0 16 6,5 4,3 28 11 7,4

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.

В воздухораспределителях с регулятором расхода табличные значения ΔРполн и LwA корректируются:
% открытия регулятора
воздуха
100%
b=0°
50%
b=30°
30%
b=60°
0%
b=90°
К 1,0 2,5 14 33
ΔLwA, дБ(А) 0 4,0 17 25
.

Для расчета характеристик струи, следует принимать значения скоростного коэффициента «m» и температурного коэффициента «n» согласно таблице


  Угол a
20° 45°*
m 5,0 2,0 4,8
n 4,3 1,7 4,1
.


Данные для подбора воздухораспределителей 2ВПЛ, 2ВПЛР при подаче воздуха

Размер
AxB, мм
  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
F0,     Дальнобой-     Дальнобой-     Дальнобой-     Дальнобой-
м3 L0, ∆Pпол ность, м L0, ∆Pпол ность, м при L0, ∆Pпол ность, м при L0, ∆Pпол ность, м при
м3 Па при Vx, м/с м3 Па Vx, м/с м3 Па Vx, м/с м3 Па Vx, м/с
  0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
450х450 0 430 10 8,3 3,3 2,2 630 22 12 4,9 3,3 920 48 18 7,1 4,8 1600 144 31 12 8,3
20 3,3 1,3 0,9 4,9 2,0 1,3 7,1 2,9 1,9 12 5,0 3,3
45* 8,0 3,2 2,1 12 4,7 3,1 17,0 6,9 4,6 30 12 7,9
595х595 0 800 14 11 4,4 2,9 1160 29 16 6,4 4,3 1680 61 23 9,3 6,2 2850 176 39 16 10
20 4,4 1,8 1,2 6,4 2,6 1,7 9,3 3,7 2,5 16 6,3 4,2
45* 11 4,2 2,8 15 6,1 4,1 22 8,9 5,9 38 15 10
750х750 0 1300 13 14 5,5 3,7 1890 26 20 8,0 5,3 2700 54 28 11 7,6 4440 146 47 19 12
20 5,5 2,2 1,5 8,0 3,2 2,1 11 4,6 3,0 19 7,5 5,0
45* 13 5,3 3,5 19 7,7 5,1 27 11 7,3 45 18 12
1050х1050 0 2630 11 19 7,6 5,1 3740 23 27 11 7,2 5250 45 38 15 10 8350 115 61 24 16
20 7,6 3,1 2,0 11 4,3 2,9 15 6,1 4,1 24 9,7 6,5
45* 18 7,3 4,9 26 10 6,9 37,0 15 9,7 58 23 15

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.

В воздухораспределителях с регулятором расхода табличные значения ΔРполн и LwA корректируются:
% открытия регулятора
воздуха
100%
b=0°
50%
b=30°
30%
b=60°
0%
b=90°
К 1,0 1,8 10 20
ΔLwA, дБ(А) 0 4,0 17 25
.

Для расчета характеристик струи, следует принимать значения скоростного коэффициента «m» и температурного коэффициента «n» согласно таблице


  Угол a
20° 45°*
m 5,0 2,0 4,8
n 4,3 1,7 4,1
.

Последнее обновление 05.05.15
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
