Воздухораспределители панельные ВПВ, ВПВР
(Арктос)
Чертеж | Характеристики
Данные для подбора, схемы положения ячеек и вид формируемых струй
1ВПВ и 1ВПВР | 2ВПВ и 2ВПВР | 3ВПВ и 3ВПВР | 4ВПВ и 4ВПВР | 5ВПВ и 5ВПВР | 6ВПВ и 6ВПВР | 7ВПВ и 7ВПВР


Воздухораспределители панельные ВПВ, ВПВР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения.

Воздухораспределители ВПВ, ВПВР состоят из воздухораздающей панели квадратной формы, в которой установлены регулируемые линейные ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальной настройкой угла поворота каждой линейной ячейки в соответствии с рекомендованными схемами обеспечивается формирование различных видов воздушных струй.

Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Воздухораспределители ВПВ, ВПВР выпускаются в 7 модификациях, различающихся схемой размещения линейных ячеек на лицевой панели.

Воздухораспределители ВПВ, ВПВР встраиваются в подвесные потолки или устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки — пластик белого цвета (Д10), КСД — неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек в цвета Д08 и Д11 по каталогу «Эксклюзив».


Варианты исполнения лицевой панели



Характеристики воздухораспределителей ВПВ, ВПВР
Модель F0 A, B, Ødп, □a, C, E, Вес, кг
м2 мм мм мм мм мм мм ВПВ ВПВР
1ВПВ/1ВПВР
300 x 300-12 0,011 300 300 159 270 270 150 3,0 3,8
450 x 450-12 0,011 450 450 159 270 270 150 3,6 4,4
450 x 450-20 0,033 450 450 199 420 350 210 6,0 7,0
595 x 595-12 0,011 595 595 159 270 270 150 4,4 5,2
595 x 595-20 0,033 595 595 199 420 350 210 6,9 7,9
595 x 595-32 0,052 595 595 249 570 390 230 9,5 10,7
1ВПВ-С/1ВПВР-С
300 x 300-12 0,011 300 300 159 270 200 – 2,5 3,3
450 x 450-12 0,011 450 450 159 270 200 – 3,1 3,9
450 x 450-20 0,033 450 450 199 420 200 – 4,6 5,6
595 x 595-12 0,011 595 595 159 270 200 – 3,9 4,7
595 x 595-20 0,033 595 595 199 420 200 – 5,5 6,5
595 x 595-32 0,052 595 595 249 570 200 – 7,3 8,5
2ВПВ/2ВПВР
300 х 300-16 0,021 300 300 159 270 270 150 3,0 3,8
450 х 450-16 0,021 450 450 159 270 270 150 3,6 4,4
450 х 450-40 0,051 450 450 199 420 350 210 6,0 7,0
595 х 595-16 0,021 595 595 159 270 270 150 4,4 5,2
595 х 595-40 0,051 595 595 199 420 350 210 6,9 7,9
595 х 595-68 0,094 595 595 249 570 390 230 9,5 10,7
2ВПВ-С/2ВПВР-С
300 х 300-16 0,021 300 300 159 270 200 – 2,5 3,3
450 х 450-16 0,021 450 450 159 270 200 – 3,1 3,9
450 х 450-40 0,051 450 450 199 420 200 – 4,6 5,6
595 х 595-16 0,021 595 595 159 270 200 – 3,9 4,7
595 х 595-40 0,051 595 595 199 420 200 – 5,5 6,5
595 х 595-68 0,094 595 595 249 570 200 – 7,3 8,5
3ВПВ/3ВПВР
300 х 300-12 0,011 300 300 159 270 270 150 3,0 3,8
450 х 450-12 0,011 450 450 159 270 270 150 3,6 4,4
450 х 450-20 0,033 450 450 199 420 350 210 6,0 7,0
595 х 595-12 0,011 595 595 159 270 270 150 4,4 5,2
595 х 595-20 0,033 595 595 199 420 350 210 6,9 7,9
595 х 595-30 0,049 595 595 249 570 390 230 9,5 10,7
3ВПВ-С/3ВПВР-С
300 х 300-12 0,011 300 300 159 270 200 – 2,5 3,3
450 х 450-12 0,011 450 450 159 270 200 – 3,1 3,9
450 х 450-20 0,033 450 450 199 420 200 – 4,6 5,6
595 х 595-12 0,011 595 595 159 270 200 – 3,9 4,7
595 х 595-20 0,033 595 595 199 420 200 – 5,5 6,5
595 х 595-30 0,049 595 595 249 570 200 – 7,3 8,5
4ВПВ/4ВПВР
300 х 300-12 0,020 300 300 159 270 270 150 3,0 3,8
450 х 450-12 0,020 450 450 159 270 270 150 3,7 4,5
450 х 450-40 0,051 450 450 199 420 350 210 6,0 7,0
595 х 595-12 0,020 595 595 159 270 270 150 4,7 5,5
595 х 595-40 0,051 595 595 199 420 350 210 7,0 7,9
595 х 595-112 0,103 595 595 249 570 390 230 9,3 10,5
4ВПВ-С/4ВПВР-С
300 х 300-12 0,020 300 300 159 270 200 – 2,5 3,3
450 х 450-12 0,020 450 450 159 270 200 – 3,2 4,0
450 х 450-40 0,051 450 450 199 420 200 – 4,6 5,6
595 х 595-12 0,020 595 595 159 270 200 – 4,2 5,0
595 х 595-40 0,051 595 595 199 420 200 – 5,6 6,5
595 х 595-112 0,103 595 595 249 570 200 – 7,1 8,3
5ВПВ/5ВПВР
300 х 300-16 0,018 300 300 159 270 270 150 3,0 3,8
450 х 450-16 0,018 450 450 159 270 270 150 3,7 4,5
450 х 450-48 0,053 450 450 199 420 350 210 6,0 7,0
595 х 595-16 0,018 595 595 159 270 270 150 4,7 5,5
595 х 595-48 0,053 595 595 199 420 350 210 7,0 7,9
595 х 595-88 0,110 595 595 249 570 390 230 9,3 10,5
5ВПВ-С/5ВПВР-С
300 х 300-16 0,018 300 300 159 270 200 – 2,5 3,3
450 х 450-16 0,018 450 450 159 270 200 – 3,2 4,0
450 х 450-48 0,053 450 450 199 420 200 – 4,6 5,6
595 х 595-16 0,018 595 595 159 270 200 – 4,2 5,0
595 х 595-48 0,053 595 595 199 420 200 – 5,6 6,5
595 х 595-88 0,110 595 595 249 570 200 – 7,1 8,3
6ВПВ/6ВПВР
300 х 300-24 0,022 300 300 159 270 270 150 3,0 3,8
450 х 450-24 0,022 450 450 159 270 270 150 3,7 4,5
450 х 450-60 0,055 450 450 199 420 350 210 6,0 7,0
595 х 595-24 0,022 595 595 159 270 270 150 4,7 5,5
595 х 595-60 0,055 595 595 199 420 350 210 7,0 7,9
595 х 595-112 0,103 595 595 249 570 390 230 9,4 10,6
6ВПВ-С/6ВПВР-С
300 х 300-24 0,022 300 300 159 270 200 – 2,5 3,3
450 х 450-24 0,022 450 450 159 270 200 – 3,2 4,0
450 х 450-60 0,055 450 450 199 420 200 – 4,6 5,6
595 х 595-24 0,022 595 595 159 270 200 – 4,2 5,0
595 х 595-60 0,055 595 595 199 420 200 – 5,6 6,5
595 х 595-112 0,103 595 595 249 570 200 – 7,2 8,4
7ВПВ/7ВПВР
300 х 300-12 0,014 300 300 159 270 270 150 3,0 3,8
450 х 450-12 0,014 450 450 159 270 270 150 3,7 4,5
450 х 450-36 0,033 450 450 199 420 350 210 6,0 7,0
595 х 595-12 0,014 595 595 159 270 270 150 4,7 5,5
595 х 595-36 0,033 595 595 199 420 350 210 7,0 7,9
595 х 595-45 0,074 595 595 249 570 390 230 9,4 10,6
7ВПВ-С/7ВПВР-С
300 х 300-12 0,014 300 300 159 270 200 – 2,5 3,3
450 х 450-12 0,014 450 450 159 270 200 – 3,2 4,0
450 х 450-36 0,033 450 450 199 420 200 – 4,6 5,6
595 х 595-12 0,014 595 595 159 270 200 – 4,2 5,0
595 х 595-36 0,033 595 595 199 420 200 – 5,6 6,5
595 х 595-45 0,074 595 595 249 570 200 – 7,2 8,4
.

Данные для подбора воздухораспределителей 1ВПВ, 1ВПВР при подаче воздуха

  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
300 х 300-12 50 5 3,2 1,3 85 15 5,4 2,2 130 34 8,3 3,3 235 112 15,0 6,0 4,0
450 х 450-12 50 5 3,2 1,3 85 15 5,4 2,2 130 34 8,3 3,3 235 112 15,0 6,0 4,0
450 х 450-20 120 5 5,0 2,0 185 12 7,8 3,1 285 29 12,0 4,8 525 100 22,0 8,8 5,9
595 х 595-12 50 5 3,2 1,3 85 15 5,4 2,2 130 34 8,3 3,3 235 112 15,0 6,0 4,0
595 х 595-20 120 5 5,0 2,0 185 12 7,8 3,1 285 29 12,0 4,8 525 100 22,0 8,8 5,9
595 х 595-32 175 5 5,6 2,3 270 12 8,7 3,5 405 28 13,0 5,2 710 86 23,0 9,2 6,1
Настилающаяся веерная струя (схема 2)*
450 х 450-20 105 3 0,8 0,3 190 9 1,5 0,6 315 25 2,4 1,0 600 92 4,6 1,8 1,2
595 х 595-20 105 3 0,8 0,3 190 9 1,5 0,6 315 25 2,4 1,0 600 92 4,6 1,8 1,2
595 х 595-32 205 5 1,5 0,6 325 14 2,4 1,0 500 32 3,7 1,5 890 102 6,5 2,6 1,7
Настилающаяся односторонняя струя (схема 3)*
300 х 300-12 15 1 0,6 0,2 30 3 1,2 0,5 60 10 2,4 1,0 160 73 6,4 2,5 1,7
450 х 450-12 15 1 0,6 0,2 30 3 1,2 0,5 60 10 2,4 1,0 160 73 6,4 2,5 1,7
450 х 450-20 105 4 2,4 1,0 190 12 4,4 1,7 315 32 7,2 2,9 600 115 14,0 5,5 3,7
595 х 595-12 15 1 0,6 0,2 30 3 1,2 0,5 60 10 2,4 1,0 160 73 6,4 2,5 1,7
595 х 595-20 105 4 2,4 1,0 190 12 4,4 1,7 315 32 7,2 2,9 600 115 14,0 5,5 3,7
595 х 595-32 205 5 3,7 1,5 325 14 5,9 2,4 500 32 9,1 3,7 890 102 16,0 6,5 4,3
Настилающаяся двусторонняя струя (схема 4)*
300 х 300-12 15 1 0,4 0,2 30 3 0,8 0,3 60 10 1,6 0,6 160 73 4,2 1,7 1,1
450 х 450-12 15 1 0,4 0,2 30 3 0,8 0,3 60 10 1,6 0,6 160 73 4,2 1,7 1,1
450 х 450-20 105 4 1,6 0,6 190 12 2,9 1,2 315 32 4,8 1,9 600 115 9,2 3,7 2,4
595 х 595-12 15 1 0,4 0,2 30 3 0,8 0,3 60 10 1,6 0,6 160 73 4,2 1,7 1,1
595 х 595-20 105 4 1,6 0,6 190 12 2,9 1,2 315 32 4,8 1,9 600 115 9,2 3,7 2,4
595 х 595-32 205 5 2,5 1,0 325 14 4,0 1,6 500 32 6,1 2,4 890 102 11,0 4,3 2,9

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

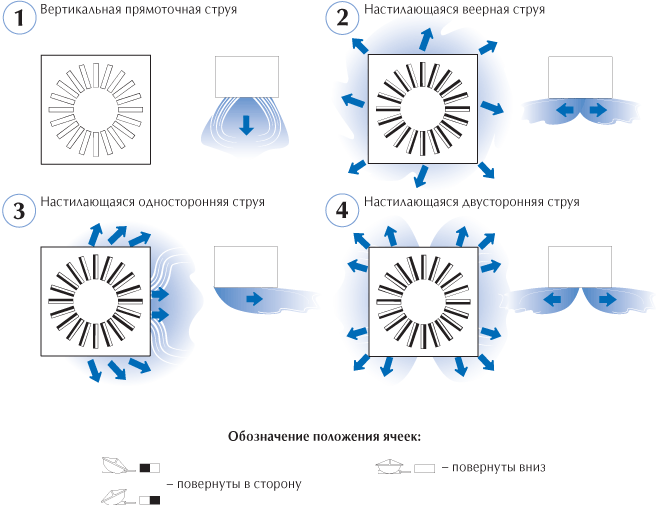

Схемы положения ячеек воздухораспределителей 1ВПВ, 1ВПВР
и вид формируемых струй


Данные для подбора воздухораспределителей 2ВПВ, 2ВПВР при подаче воздуха

  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
300 х 300-16 80 11 3,8 1,5 125 27 6,0 2,4 185 59 8,9 3,5 285 141 14,0 5,5 3,6
450 х 450-16 80 11 3,8 1,5 125 27 6,0 2,4 185 59 8,9 3,5 285 141 14,0 5,5 3,6
450 х 450-40 150 7 4,6 1,8 230 16 7,1 2,8 345 35 11,0 4,2 620 113 19,0 7,6 5,1
595 х 595-16 80 11 3,8 1,5 125 27 6,0 2,4 185 59 8,9 3,5 285 141 14,0 5,5 3,6
595 х 595-40 150 7 4,6 1,8 230 16 7,1 2,8 345 35 11,0 4,2 620 113 19,0 7,6 5,1
595 х 595-68 320 9 7,2 2,9 475 20 11,0 4,3 710 44 16,0 6,4 1270 139 29,0 12,0 7,7
Настилающаяся веерная струя (схема 2)*
450 х 450-40 165 6 1,7 0,7 260 14 2,7 1,1 400 32 4,2 1,7 735 110 7,7 3,1 2,0
595 х 595-40 165 6 1,7 0,7 260 14 2,7 1,1 400 32 4,2 1,7 735 110 7,7 3,1 2,0
595 х 595-68 310 6 2,4 1,0 480 14 3,7 1,5 730 32 5,6 2,2 1285 99 9,9 4,0 2,6
Настилающаяся односторонняя струя (схема 3)*
300 х 300-16 35 1 1,2 0,5 85 8 2,9 1,1 170 30 5,7 2,3 355 132 12,0 4,8 3,2
450 х 450-16 35 1 1,2 0,5 85 8 2,9 1,1 170 30 5,7 2,3 355 132 12,0 4,8 3,2
450 х 450-40 165 5 3,6 1,4 260 12 5,6 2,2 400 28 8,6 3,4 735 96 16,0 6,3 4,2
595 х 595-16 35 1 1,2 0,5 85 8 2,9 1,1 170 30 5,7 2,3 355 132 12,0 4,8 3,2
595 х 595-40 165 5 3,6 1,4 260 12 5,6 2,2 400 28 8,6 3,4 735 96 16,0 6,3 4,2
595 х 595-68 310 5 4,9 2,0 480 12 7,6 3,0 730 28 12,0 4,6 1285 87 20,0 8,1 5,4
Настилающаяся двусторонняя струя (схема 4)*
300 х 300-16 35 1 0,7 0,3 85 8 1,8 0,7 170 30 3,6 1,4 355 132 7,5 3,0 2,0
450 х 450-16 35 1 0,7 0,3 85 8 1,8 0,7 170 30 3,6 1,4 355 132 7,5 3,0 2,0
450 х 450-40 165 5 2,2 0,9 260 12 3,5 1,4 400 28 5,4 2,2 735 96 9,9 4,0 2,7
595 х 595-16 35 1 0,7 0,3 85 8 1,8 0,7 170 30 3,6 1,4 355 132 7,5 3,0 2,0
595 х 595-40 165 5 2,2 0,9 260 12 3,5 1,4 400 28 5,4 2,2 735 96 9,9 4,0 2,7
595 х 595-68 310 5 3,1 1,2 480 12 4,8 1,9 730 28 7,3 2,9 1285 87 13,0 5,1 3,4

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

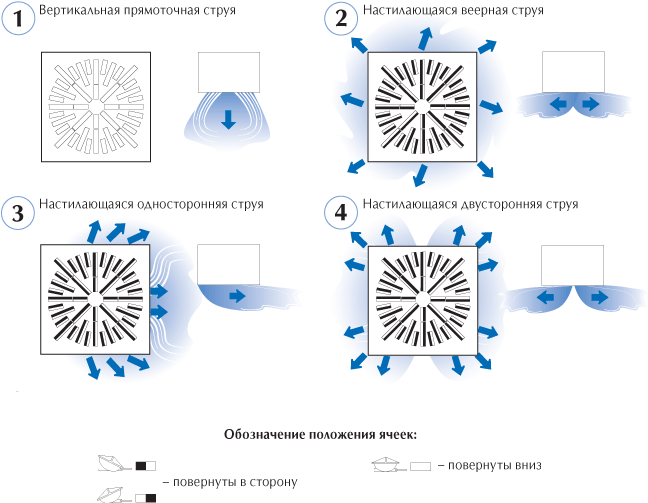

Схемы положения ячеек воздухораспределителей 2ВПВ, 2ВПВР
и вид формируемых струй


Данные для подбора воздухораспределителей 3ВПВ, 3ВПВР при подаче воздуха

  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
300 х 300-12 50 9 4,8 1,9 85 26 8,1 3,2 130 61 12,0 5,0 235 199 22,0 9,0 6,0
450 х 450-12 50 9 4,8 1,9 85 26 8,1 3,2 130 61 12,0 5,0 235 199 22,0 9,0 6,0
450 х 450-20 120 7 5,3 2,1 185 17 8,2 3,1 285 41 13,0 5,1 525 141 23,0 9,3 6,2
595 х 595-12 50 9 4,8 1,9 85 26 8,1 3,2 130 61 12,0 5,0 235 199 22,0 9,0 6,0
595 х 595-20 120 7 5,3 2,1 185 17 8,2 3,1 285 41 13,0 5,1 525 141 23,0 9,3 6,2
595 х 595-30 175 7 6,4 2,5 270 17 9,8 3,6 405 38 15,0 5,9 710 117 26,0 10,0 6,9
Настилающаяся веерная струя (схема 2)*
450 х 450-20 105 3 1,4 0,5 190 11 2,5 1,0 315 31 4,1 1,6 600 112 7,8 3,1 2,1
595 х 595-20 105 3 1,4 0,5 190 11 2,5 1,0 315 31 4,1 1,6 600 112 7,8 3,1 2,1
595 х 595-30 205 6 2,2 0,9 325 15 3,5 1,4 500 35 5,3 2,1 890 111 9,5 3,8 2,5
Настилающаяся односторонняя струя (схема 3)*
300 х 300-12 15 1 0,5 0,2 30 3 1,0 0,4 60 10 2,0 0,8 160 73 5,3 2,1 1,4
450 х 450-12 15 1 0,5 0,2 30 3 1,0 0,4 60 10 2,0 0,8 160 73 5,3 2,1 1,4
450 х 450-20 105 4 2,0 0,8 190 12 3,6 1,5 315 32 6,0 2,4 600 115 11,0 4,6 3,1
595 х 595-12 15 1 0,5 0,2 30 3 1,0 0,4 60 10 2,0 0,8 160 73 5,3 2,1 1,4
595 х 595-20 105 4 2,0 0,8 190 12 3,6 1,5 315 32 6,0 2,4 600 115 11,0 4,6 3,1
595 х 595-30 205 6 3,2 1,3 325 15 5,1 2,0 500 36 7,8 3,1 890 115 14,0 5,6 3,7
Настилающаяся двусторонняя струя (схема 4)*
300 х 300-12 15 1 0,4 0,1 30 3 0,7 0,3 60 10 1,4 0,6 160 73 3,8 1,5 1,0
450 х 450-12 15 1 0,4 0,1 30 3 0,7 0,3 60 10 1,4 0,6 160 73 3,8 1,5 1,0
450 х 450-20 105 4 1,4 0,6 190 12 2,6 1,0 315 32 4,3 1,7 600 115 8,3 3,3 2,2
595 х 595-12 15 1 0,4 0,1 30 3 0,7 0,3 60 10 1,4 0,6 160 73 3,8 1,5 1,0
595 х 595-20 105 4 1,4 0,6 190 12 2,6 1,0 315 32 4,3 1,7 600 115 8,3 3,3 2,2
595 х 595-30 205 6 2,3 0,9 325 15 3,7 1,5 500 36 5,6 2,3 890 115 10,0 4,0 2,7

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

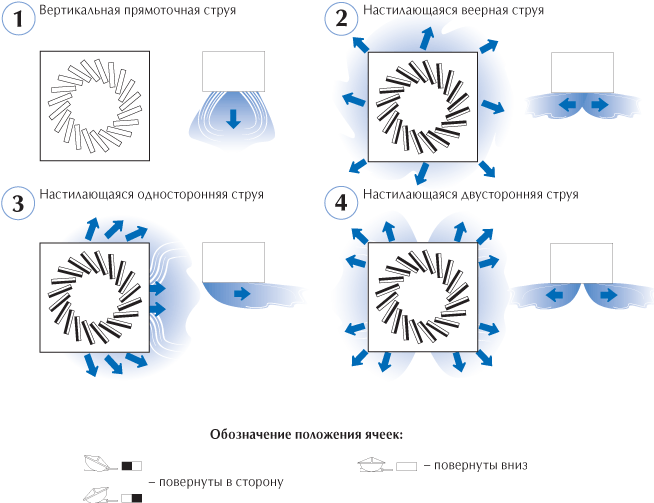

Схемы положения ячеек воздухораспределителей 3ВПВ, 3ВПВР
и вид формируемых струй


Данные для подбора воздухораспределителей 4ВПВ, 4ВПВР при подаче воздуха

  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
300 х 300-12 60 6 4,5 1,8 100 17 7,4 3,0 165 45 12,0 4,9 290 140 22,0 8,6 5,7
450 х 450-12 60 6 4,5 1,8 100 17 7,4 3,0 165 45 12,0 4,9 290 140 22,0 8,6 5,7
450 х 450-40 120 4 5,5 2,2 195 9 9,0 3,6 315 25 15,0 5,8 615 94 28,0 11,0 7,6
595 х 595-12 60 6 4,5 1,8 100 17 7,4 3,0 165 45 12,0 4,9 290 140 22,0 8,6 5,7
595 х 595-40 120 4 5,5 2,2 195 9 9,0 3,6 315 25 15,0 5,8 615 94 28,0 11,0 7,6
595 х 595-112 305 6 5,8 2,3 450 12 8,6 3,4 655 26 12,0 5,0 1150 81 22,0 8,8 5,8
Коническая несмыкающаяся струя (схема 2)*
300 х 300-12 65 5 2,3 0,9 110 13 3,9 1,6 185 37 6,6 2,6 385 159 14,0 5,5 3,7
450 х 450-12 65 5 2,3 0,9 110 13 3,9 1,6 185 37 6,6 2,6 385 159 14,0 5,5 3,7
450 х 450-40 130 3 2,9 1,2 230 8 5,1 2,0 400 26 8,9 3,5 810 105 18,0 7,2 4,8
595 х 595-12 65 5 2,3 0,9 110 13 3,9 1,6 185 37 6,6 2,6 385 159 14,0 5,5 3,7
595 х 595-40 130 3 2,9 1,2 230 8 5,1 2,0 400 26 8,9 3,5 810 105 18,0 7,2 4,8
595 х 595-112 380 6 4,4 1,8 580 13 6,8 2,7 860 29 10,0 4,0 1500 88 18,0 7,0 4,7

* Угол раскрытия конической струи 120°. Дальнобойность рассчитывается по аэродинамической оси потока.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

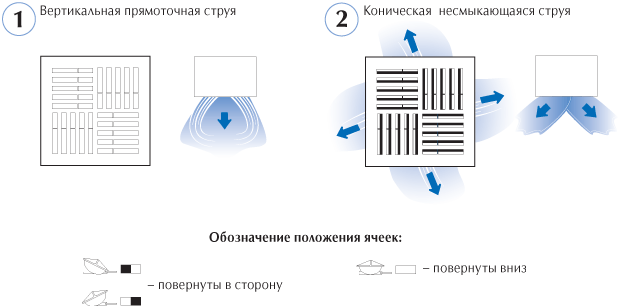

Схемы положения ячеек воздухораспределителей 4ВПВ, 4ВПВР
и вид формируемых струй


Данные для подбора воздухораспределителей 5ВПВ, 5ВПВР при подаче воздуха

  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
300 х 300-16 60 9 4,0 1,6 100 24 6,7 2,7 165 65 11,0 4,4 290 201 20,0 7,8 5,2
450 х 450-16 60 9 4,0 1,6 100 24 6,7 2,7 165 65 11,0 4,4 290 201 20,0 7,8 5,2
450 х 450-48 120 4 4,7 1,9 195 10 7,6 3,1 315 27 12,0 4,9 615 104 24,0 10,0 6,4
595 х 595-16 60 9 4,0 1,6 100 24 6,7 2,7 165 65 11,0 4,4 290 201 20,0 7,8 5,2
595 х 595-48 120 4 4,7 1,9 195 10 7,6 3,1 315 27 12,0 4,9 615 104 24,0 10,0 6,4
595 х 595-88 305 6 8,3 3,3 450 13 12,0 4,9 655 27 18,0 7,1 1150 85 31,0 13,0 8,3
Коническая несмыкающаяся струя (схема 2)*
300 х 300-16 65 6 1,7 0,7 110 17 3,0 1,2 185 49 5,0 2,0 385 212 10,0 4,1 2,8
450 х 450-16 65 6 1,7 0,7 110 17 3,0 1,2 185 49 5,0 2,0 385 212 10,0 4,1 2,8
450 х 450-48 130 3 2,0 0,8 230 9 3,6 1,4 400 26 6,3 2,5 810 108 13,0 5,1 3,4
595 х 595-16 65 6 1,7 0,7 110 17 3,0 1,2 185 49 5,0 2,0 385 212 10,0 4,1 2,8
595 х 595-48 130 3 2,0 0,8 230 9 3,6 1,4 400 26 6,3 2,5 810 108 13,0 5,1 3,4
595 х 595-88 380 6 4,1 1,7 580 13 6,3 2,5 860 28 9,4 3,7 1500 86 16,0 6,5 4,4

*  Угол раскрытия конического потока для 5ВПВ(С)-16, 5ВПВ(С)-48 равен 100°, для 5ВПВ(С)-88 равен 150°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

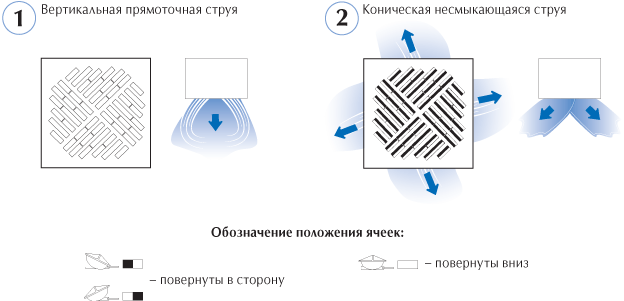

Схемы положения ячеек воздухораспределителей 5ВПВ, 5ВПВР
и вид формируемых струй


Данные для подбора воздухораспределителей 6ВПВ, 6ВПВР при подаче воздуха

  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
300 х 300-24 60 7 1,9 0,7 90 16 2,8 1,1 150 44 4,6 1,9 280 153 8,6 3,5 2,3
450 х 450-24 60 7 1,9 0,7 90 16 2,8 1,1 150 44 4,6 1,9 280 153 8,6 3,5 2,3
450 х 450-60 200 9 5,8 2,3 290 20 8,4 3,4 420 41 12,0 4,9 710 117 21,0 8,2 5,5
595 х 595-24 60 7 1,9 0,7 90 16 2,8 1,1 150 44 4,6 1,9 280 153 8,6 3,5 2,3
595 х 595-60 200 9 5,8 2,3 290 20 8,4 3,4 420 41 12,0 4,9 710 117 21,0 8,2 5,5
595 х 595-112 315 7 6,7 2,7 470 15 10,0 4,0 695 32 15,0 5,9 1230 101 26,0 10,0 7,0
Настилающаяся веерная струя (схема 2)*
595 х 595-112 460 9 9,2 3,7 690 20 14,0 5,5 1000 42 20,0 8,0 1680 120 33,0 13,0 8,9
Коническая несмыкающаяся струя (схема 3)**
300 х 300-24 80 5 2,8 1,1 140 16 4,8 1,9 230 43 8,0 3,2 440 159 15,0 6,1 4,1
450 х 450-24 80 5 2,8 1,1 140 16 4,8 1,9 230 43 8,0 3,2 440 159 15,0 6,1 4,1
450 х 450-60 220 6 4,8 1,9 350 16 7,7 3,1 530 37 12,0 4,6 975 125 21,0 8,5 5,7
595 х 595-24 80 5 2,8 1,1 140 16 4,8 1,9 230 43 8,0 3,2 440 159 15,0 6,1 4,1
595 х 595-60 220 6 4,8 1,9 350 16 7,7 3,1 530 37 12,0 4,6 975 125 21,0 8,5 5,7
Вертикальная дальнобойная прямоточная струя (схема 4)
300 х 300-24 50 3 4,3 1,7 70 7 6,0 2,4 130 23 11,0 4,4 250 84 21,0 8,5 5,7
450 х 450-24 50 3 4,3 1,7 70 7 6,0 2,4 130 23 11,0 4,4 250 84 21,0 8,5 5,7
450 х 450-60 120 3 6,5 2,6 230 11 12,0 5,0 390 33 21,0 8,4 730 115 39,0 16,0 10,0
595 х 595-24 50 3 4,3 1,7 70 7 6,0 2,4 130 23 11,0 4,4 250 84 21,0 8,5 5,7
595 х 595-60 120 3 6,5 2,6 230 11 12,0 5,0 390 33 21,0 8,4 730 115 39,0 16,0 10,0
595 х 595-112 250 4 9,9 3,9 420 11 17,0 6,6 680 29 27,0 11,0 1240 95 49,0 20,0 13,0

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
** Угол раскрытия конического потока равен 120°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

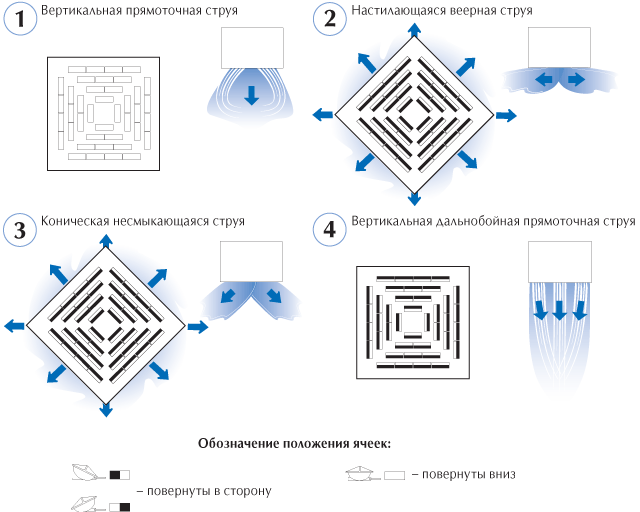

Схемы положения ячеек воздухораспределителей 6ВПВ, 6ВПВР
и вид формируемых струй


Данные для подбора воздухораспределителей 7ВПВ, 7ВПВР при подаче воздуха

  LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
  L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дальноб. L0, ∆Pпол. Дально-
Модель м, при м, при м, при бойность, м
  м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па при Vx, м/с
  0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75
Вертикальная прямоточная струя (схема 1)
300 х 300-12 40 4 4,1 1,6 80 15 8,1 3,2 130 41 13,0 5,3 260 162 26,0 11,0 7,0
450 х 450-12 40 4 4,1 1,6 80 15 8,1 3,2 130 41 13,0 5,3 260 162 26,0 11,0 7,0
450 х 450-36 120 6 5,6 2,2 180 14 8,4 3,4 280 33 13,0 5,2 540 124 25,0 10,0 6,7
595 х 595-12 40 4 4,1 1,6 80 15 8,1 3,2 130 41 13,0 5,3 260 162 26,0 11,0 7,0
595 х 595-36 120 6 5,6 2,2 180 14 8,4 3,4 280 33 13,0 5,2 540 124 25,0 10,0 6,7
595 х 595-45 230 5 6,1 2,4 350 10 9,3 3,7 530 24 14,0 5,6 950 77 25,0 10,0 6,7
Вертикальная прямоточная струя (схема 2)
300 х 300-12 40 4 3,2 1,3 80 15 6,3 2,5 130 41 10,0 4,1 260 162 21,0 8,2 5,5
450 х 450-12 40 4 3,2 1,3 80 15 6,3 2,5 130 41 10,0 4,1 260 162 21,0 8,2 5,5
450 х 450-36 120 6 3,9 1,5 180 14 5,8 2,3 280 33 9,0 3,6 540 124 17,0 6,9 4,6
595 х 595-12 40 4 3,2 1,3 80 15 6,3 2,5 130 41 10,0 4,1 260 162 21,0 8,2 5,5
595 х 595-36 120 6 3,9 1,5 180 14 5,8 2,3 280 33 9,0 3,6 540 124 17,0 6,9 4,6
595 х 595-45 230 5 3,6 1,5 350 10 5,6 2,2 530 24 8,4 3,4 950 77 15,0 6,0 4,0
Настилающаяся односторонняя веерная струя (схема 3)*
300 х 300-16 35 1 1,2 0,5 85 8 2,9 1,1 170 30 5,7 2,3 355 132 12,0 4,8 3,2
450 х 450-16 35 1 1,2 0,5 85 8 2,9 1,1 170 30 5,7 2,3 355 132 12,0 4,8 3,2
450 х 450-40 165 5 3,6 1,4 260 12 5,6 2,2 400 28 8,6 3,4 735 96 16,0 6,3 4,2
595 х 595-16 35 1 1,2 0,5 85 8 2,9 1,1 170 30 5,7 2,3 355 132 12,0 4,8 3,2
595 х 595-40 165 5 3,6 1,4 260 12 5,6 2,2 400 28 8,6 3,4 735 96 16,0 6,3 4,2
595 х 595-68 310 5 4,9 2,0 480 12 7,6 3,0 730 28 12,0 4,6 1285 87 20,0 8,1 5,4
Настилающаяся двухсторонняя веерная струя (схема 4)*
300 х 300-12 40 3 2,0 0,8 80 13 4,1 1,6 130 35 6,6 2,6 260 141 13,0 5,3 3,5
450 х 450-12 40 3 2,0 0,8 80 13 4,1 1,6 130 35 6,6 2,6 260 141 13,0 5,3 3,5
450 х 450-36 120 5 3,9 1,6 180 12 5,9 2,4 280 29 9,2 3,7 540 108 18,0 7,1 4,7
595 х 595-12 40 3 2,0 0,8 80 13 4,1 1,6 130 35 6,6 2,6 260 141 13,0 5,3 3,5
595 х 595-36 120 5 3,9 1,6 180 12 5,9 2,4 280 29 9,2 3,7 540 108 18,0 7,1 4,7
595 х 595-45 240 4 5,3 2,1 400 12 8,8 3,5 630 29 14,0 5,5 1160 100 26,0 10,0 6,8

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.


У воздухораспределителей с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия 100% 70% 50%
регулятора расхода β=0° β=45° β=60°
К 1,7 7,0 20,0
.

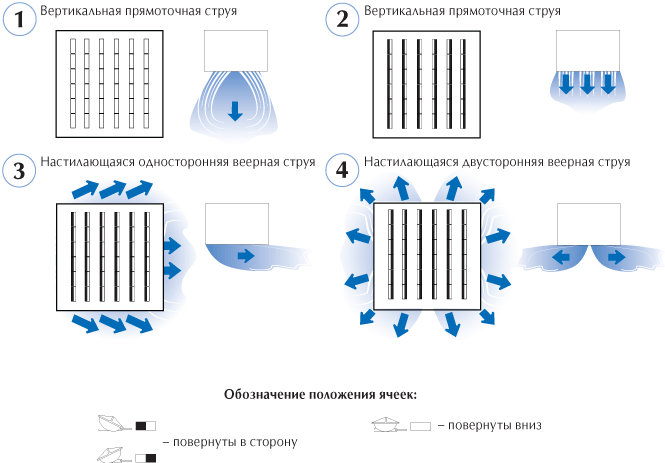

Схемы положения ячеек воздухораспределителей 7ВПВ, 7ВПВР
и вид формируемых струй

Последнее обновление 20.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
