Климатические установки для бассейнов
PoolStar II
(Polar Bear)


Производительность осушения:
от 280 до 1800 л/сут

    Климатические установки PoolStar II специально разработаны для использования в больших бассейнах, где необходимо комплексное решение проблемы поддержания требуемого микроклимата. Установки обеспечивают поддержание заданного уровня относительной влажности воздуха, нагрев воздуха и вентиляцию помещения бассейна.
    Для повышения энергоэффективности установки могут быть снабжены рекуператором «тепловая трубка» (модели P) или пластинчатым рекуператором (модели Х).
    Высоконапорные центробежные вентиляторы позволяют подключить к установке разветвленную систему воздуховодов. Установка снабжена фильтрами для очистки свежего и рециркуляционого воздуха.
Основные функции установок PoolStar II:

  • Осушение воздуха с утилизацией тепла.
  • Вентиляция помещения с утилизацией тепла.
  • Нагрев воздуха калорифером, работающим на горячей воде из системы отопления.
    Исполнения установок:
  • Исполнение A - правое по ходу воздуха.
  • Исполнение С - левое по ходу воздуха.
  • Исполнение L - модели с меньшей производительностью по воздуху, чем стандартные.
  • Исполнение H - модели с большей производительностью по воздуху, чем стандартные.
  • Исполнение RH - модели снабжены системой утилизации тепла, которая используется для частичного подогрева воды бассейна и подключается к системе циркуляции воды бассейна.

    Подробнее >>

    Корпус
        Установки собраны на прочном каркасе из алюминиевого профиля и снабжены быстросъемными панелями. Панели изготовлены из высококачественной оцинкованной стали, покрытой для повышения коррозионной стойкости порошковой краской, и теплоизолированы слоем минеральной ваты толщиной 50 мм.

    Компрессоры
        В установках используется герметичные спиральные компрессоры, на линиях всасывания и нагнетания смонтированы сервисные порты. Компрессоры снабжены защитой от перегрева.

    Испарители и конденсаторы
        Испаритель и конденсатор представляют собой медно-алюминиевые теплообменники, алюминиевое оребрение теплообменников покрыто специальным эпоксидным составом для защиты от коррозии.

    Вентиляторы
        Установка снабжена высоконапорными центробежными вентиляторами притока и вытяжки. При заказе установки возможно изменить параметры вентиляторов.

    Воздушные фильтры
        На заборе воздуха из бассейна и на заборе свежего воздуха установлены воздушные фильтры.

    Рекуператоры
        Установка может быть снабжена рекуператором «тепловая трубка» или пластинчатым рекуператором. Пластины и трубки рекуператоров покрыты специальным эпоксидным составом для защиты от коррозии.

    Калорифер
        В агрегате установлен воздушный калорифер для нагрева воздуха. Калорифер представляет собой медно-алюминиевый теплообменник и работает на горячей воде из системы отопления, оребрение калорифера покрыто` специальным эпоксидным составом для защиты от коррозии

    Система утилизации тепла (исполнение RH)
        Установки PoolStar II RH снабжены системой утилизации тепла и подогрева воды бассейна. В этих моделях установлен дополнительный конденсатор водяного охлаждения, рассчитанный на работу с хлорированной водой бассейна.

    Микропроцессорный блок управления
        Микропроцессорный блок управления поддерживает необходимый уровень влажности и температуры в помещении по сигналам датчиков влажности и температуры, также блок управляет работой системы вентиляции. Блок управления снабжен ЖК-дисплеем и имеет возможность подключения к системе "умный дом". Для удобства работы с установкой блок управления собран в отдельном шкафу.

    Принцип работы
    Влажный и теплый воздух из бассейна проходит через фильтр A и поступает в вытяжной вентилятор B.
    Далее поток воздуха проходит через воздушный клапан C, отдает тепло рекуператору D (модели H и X) и попадает в испаритель E.
    Воздух, проходящий через испаритель E, охлаждается ниже точки росы и осушается. Далее поток воздуха разделяется - часть удаляется через клапан вытяжки F, часть проходит через байпасный клапан G и смешивается с наружным воздухом, поступившим через приточный фильтр H и клапан I.
    Далее воздух поступает в рекуператор D (модели P и X) или напрямую в конденсатор J, нагревается и проходит через клапан K. После клапана воздух проходит через калорифер M, при необходимости нагревается и подается в помещение бассейна вентилятором O.
    В зависимости от потребности в осушении и вентиляции поток воздуха может перераспределяться и проходить через байпасные клапаны L и N.
    Установки в исполнении RH снабжены конденсатором P, который используется для подогрева воды бассейна.




  • Базовая модель
    Модель PS II 300 PS II 500 PS II 800 PS II 1100 PS II 1600
    Производительность осушения при t=30°C/RH=55%, режим 100 % рециркуляции л/сут 276 552 761 1027 1589
    Производительность осушения при t=30°C/RH=55%, подмес 30 % свежего воздуха с t=5°C/RH=85% л/сут 706 1296 1944 2592 3629
    Потребляемая электрическая мощность (номинальная) кВт 14 26,3 49,6 57,5 81,3
    Мощность нагрева воды (теплоутилизация, исполнение RH) кВт 23 46 67 93 135
    Мощность нагрева воздуха калорифером (1) кВт 55,7 110,6 137,3 196,5 288,6
    Производительность вентилятора м3/час 5000 10000 15000 20000 28000
    Макс. внешнее статическое давление (приточный вентилятор) Па 350 350 350 350 350
    Макс. внешнее статическое давление (вытяжной вентилятор) Па 350 350 350 350 350
    Длина мм 3600 4200 4700 5200 5600
    Ширина мм 1100 1400 1400 1680 1980
    Высота мм 1480 2100 2500 2740 3340
    Вес кг 1096 1781 2379 2966 4100


    Установки с рекуператором с промежуточным теплоносителем
    Модель PS II P300 PS II P500 PS II P800 PS II P1100 PS II P1600
    Производительность осушения при t=30°C/RH=55%, режим 100 % рециркуляции л/сут 319 629 977 1282 1795
    Производительность осушения при t=30°C/RH=55%, подмес 30 % свежего воздуха с t=5°C/RH=85% л/сут 749 1555 2290 3048 4354
    Потребляемая электрическая мощность (номинальная) кВт 13,5 23,2 44,2 49,9 67,4
    Мощность нагрева воды (теплоутилизация, исполнение RH) кВт 16 32 46 67 93
    Мощность нагрева воздуха калорифером (1) кВт 55,7 110,6 137,3 196,5 288,6
    Производительность вентилятора м3/час 5000 10000 15000 20000 28000
    Макс. внешнее статическое давление (приточный вентилятор) Па 350 350 350 350 350
    Макс. внешнее статическое давление (вытяжной вентилятор) Па 350 350 350 350 350
    Макс. внешнее статическое давление (вытяжной вентилятор)
    Длина мм 4200 4700 5300 5750 6050
    Ширина мм 1100 1400 1400 1680 1980
    Высота мм 1480 2100 2500 2740 3340
    Вес кг 1292 2148 2740 3508 4602
    (1) При температуре горячей воды 80/60 °C и температура воздуха на входе 10 °C


    Установки с пластинчатым рекуператором
    Модель PS II X300 PS II X500 PS II X800 PS II X1100 PS II X1600
    Производительность осушения при t=30°C/RH=55%, режим 100 % рециркуляции л/сут 286 569 811 1111 1550
    Производительность осушения при t=30°C/RH=55%, подмес 30 % свежего воздуха с t=5°C/RH=85% л/сут 749 1498 2376 3168 4435
    Потребляемая электрическая мощность (номинальная)  кВт 12,4 23 42,6 48,1 70
    Мощность нагрева воды (теплоутилизация, исполнение RH) кВт 16 32 46 67 93
    Мощность нагрева воздуха калорифером (1) кВт 55,7 110,6 137,3 196,5 288,6
    Производительность вентилятора м3/час 5000 10000 15000 20000 28000
    Макс. внешнее статическое давление (приточный вентилятор) Па 350 350 350 350 350
    Макс. внешнее статическое давление (вытяжной вентилятор) Па 350 350 350 350 350
    Длина мм 5300 6550 7650 8150 8550
    Ширина мм 1100 1400 1400 1680 1980
    Высота мм 1480 2100 2500 2740 3340
    Вес кг 1324 2232 3149 3960 5062
    (1) При температуре горячей воды 80/60 °C и температура воздуха на входе 10 °C

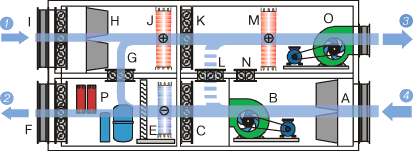

    Базовая модель

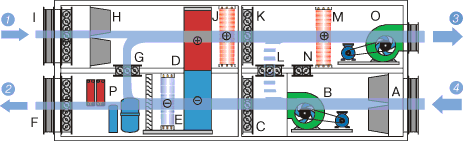

    Модель P (рекуператор с промежуточным теплоносителем)

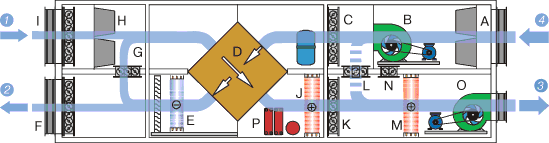

    Модель Х (пластинчатый рекуператор)




    - забор наружного воздуха
    - выброс вытяжного воздуха
    - подача воздуха в бассейн
    - забор воздуха из бассейна
